Brugermanual

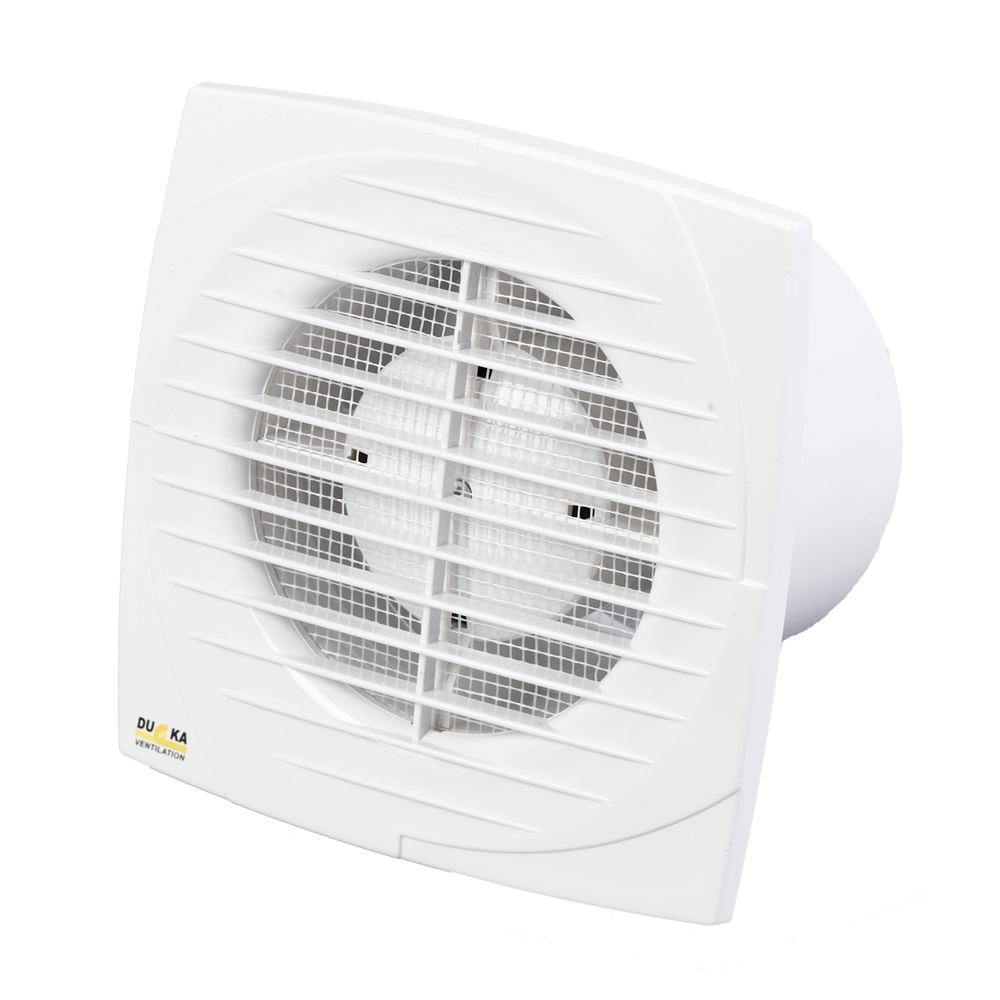

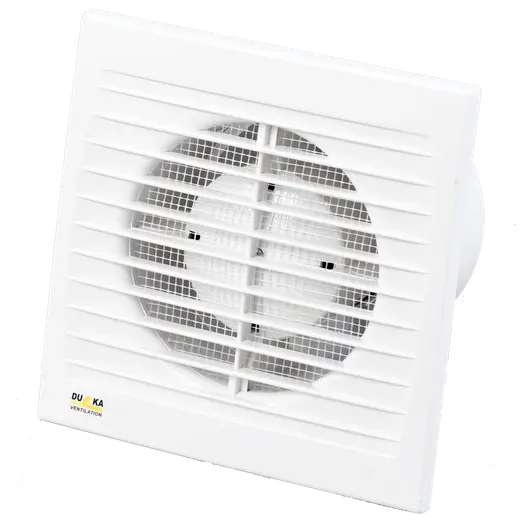

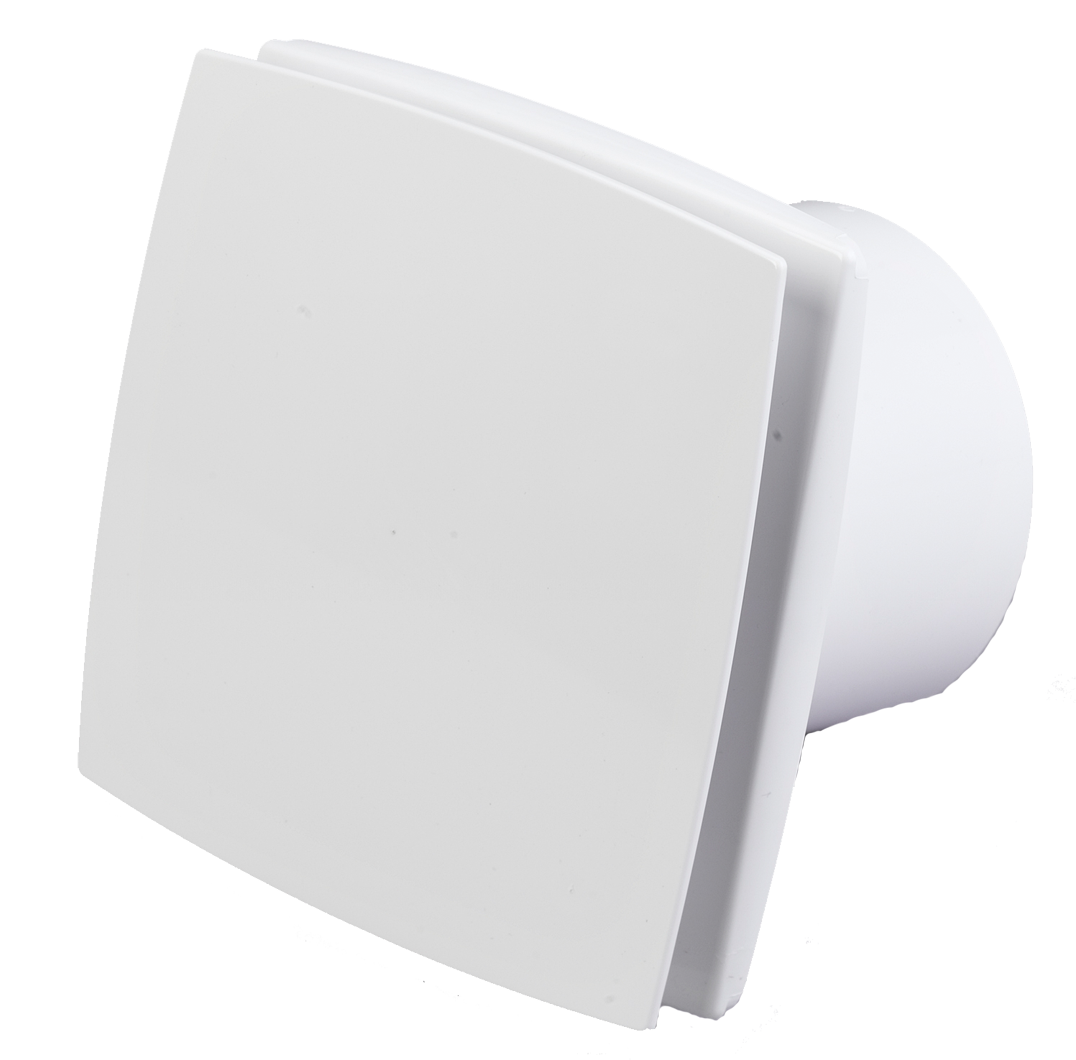

EL 500, EL 600, EL 700
Indhold
500, 600, 700-serien kan påmonteres et lukkespjæld. I det tilfælde bliver længden på afgangsrøret 14 mm længere.

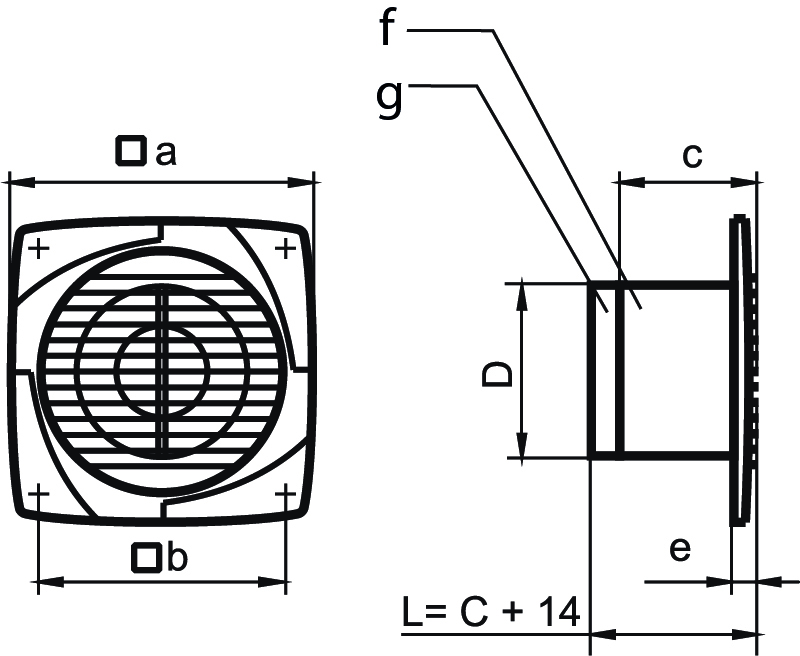

f – ventilator
g – modtryksspjæld
Kassen indeholder
1 stk. ventilator
1 stk. monteringsvejledning
4 stk. skruer
Sikkerhed
Alle ventilatorer lever op til EU’s lav volts og EMC direktiver samt øvrige EU normer og standarder. Niveau for beskyttelse i vådrum:
IP44 500, 600, 700 serierne
Elektrisk installation skal altid udføres af en autoriseret el-installatør i henhold til gældende bestemmelser.
Ventilatorer der er monteret i rum der overskrider 0-45° C, eller i rum med aggressive luftarter er ikke tilladt.
ADVARSEL! Der må ikke udføres rengøring eller andre operationer på ventilatoren, når denne er i drift, idet der kan opstå risiko for at skade propellen.
Der skal tages foranstaltninger for at undgå tilbagekast af gasser i rummet fra andre rum med gasser.
Montage
Vigtigt! Vedligeholdelse og tilslutning er kun tilladt, når strømmen er afbrudt. Elektrisk installation skal altid udføres af en autoriseret el-installatør.
Montage af ledninger bør kun foregå med min. 3mm afisoleret ledning på alle klemmer.
Retning af luftstrømmen er angivet med pile på ventilatoren. EL 500 EL 600 EL 700 ventilatorer indsættes i ventilationskanalens åbning og monteres i loft eller væg med skruer. I tilfælde af at der ved montage af ventilatoren er mulighed for at få fingre i klemme i propellen, skal der tages modforanstaltninger for at undgå dette, evt. med udvendig rist, eller afskærmning.
Det fremgår af figur 5-8, hvordan ventilatorer tilsluttes el.
På ventilatorer uden afbryder anbefales det at installere en tænd/slut knap på den faste strømforsyning.
Fjern herefter beskyttelseshætten. Før ledningen til strømforsyningen gennem hullet (3), udtag ledningen i længde af 7-8mm til tilslutningsklemmen (4) og fastspænd med skruer. Fastgør ledningen ved hjælp af klemme (2). Sæt atter beskyttelseshætten.
Rækkefølge ventilatoren skal tilsluttes:
EL 500 EL 600 EL 700
Aftag beskyttelsesrist og dæksel. Før ledningen til strømforsyningen gennem hullet (3) (skær på forhånd et lille hul i åbningsstedet). Sæt ledningen til strømforsyningen i tilslutningsklemmen (4) og fastspænd med skruer. Placér ledningen til strømforsyningen i noten i kabinettet, som fæstnes i lukkebeslagene. Fastgør igen beskyttelsesrist og dæksel.
Figur 2

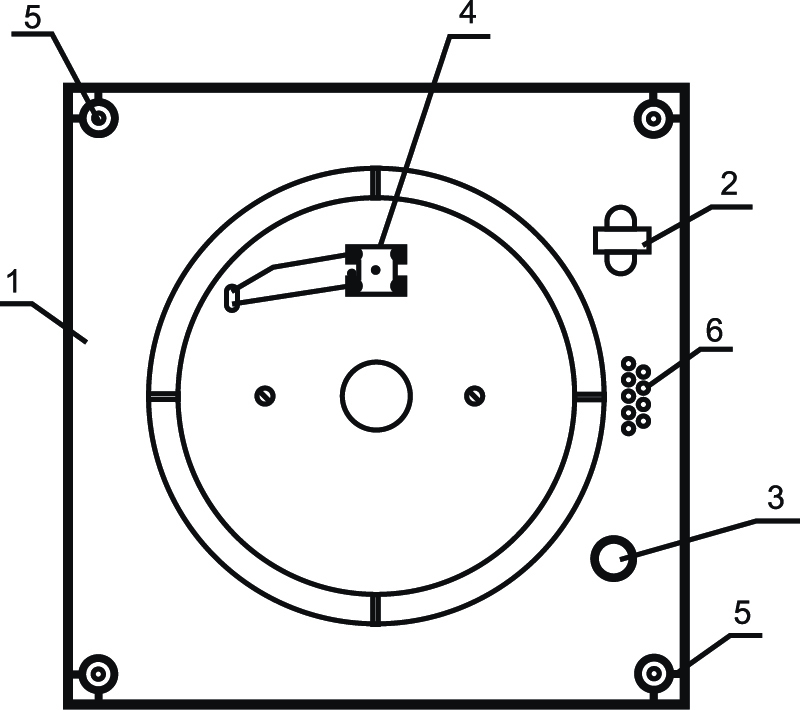

500, 600, 700-serien med aftageligt dæksel og dekorationsrist.
- Kabinet
- Clips til ledning
- Huller til ledning
- Tilslutningsklemme
- Huller til montage af ventilator
- Lednings-indføring

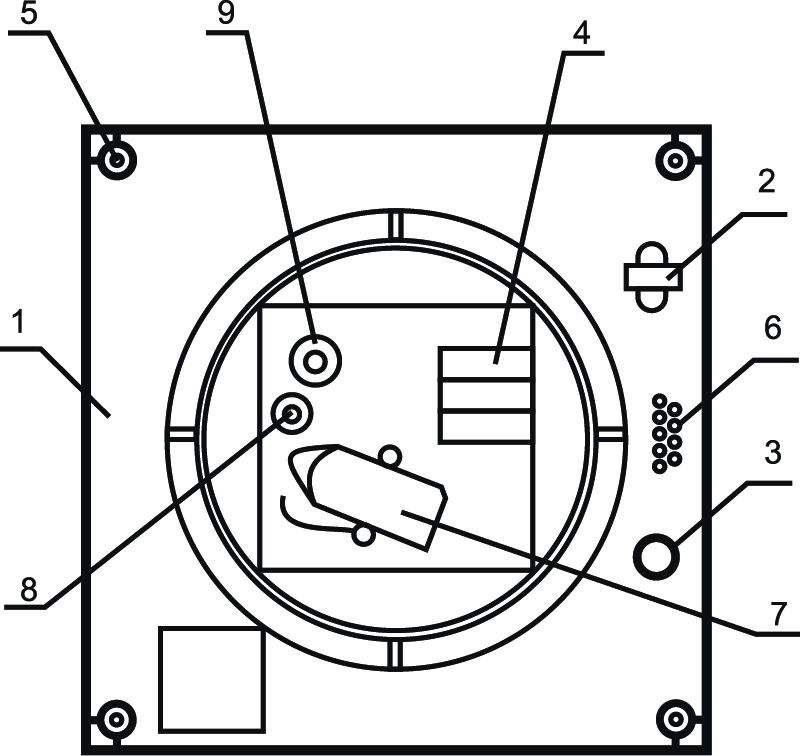

Figur 3
500, 600, 700-serien med aftageligt dæksel og dekorationsrist. Modeller: T, TH, S
- Kabinet
- Clips til ledning
- Huller til ledning
- Tilslutningsklemme
- Huller til montage af ventilator
- Lednings-indføring
- Snorafbryder
- Timer
- Hygrometer
Figur 5
Figur 7
Figur 8

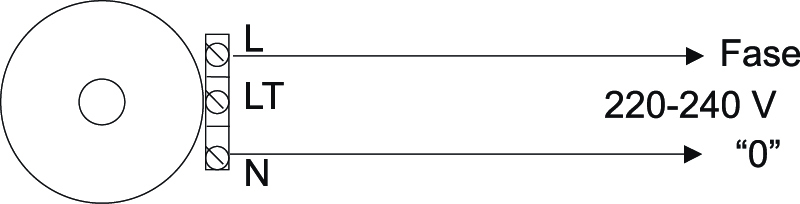

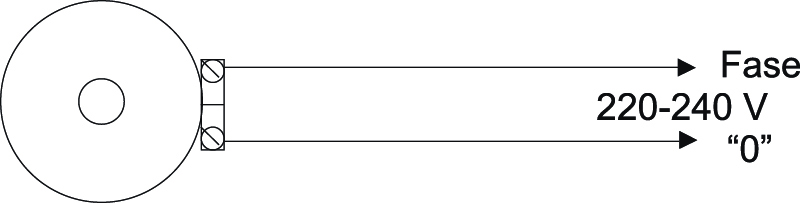

Diagram fig. 5 og 7 til ventilatorer med indbygget afbryder.
Fase 220-240 V

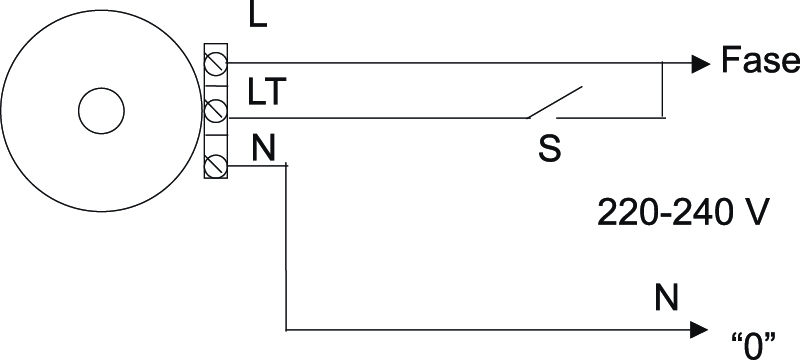

Diagram fig. 6 og 8 viser forbindelse af ventilatorer uden indbygget afbryder. S er ekstern afbryder (ikke inkl.).
Ventilatorer med tidsstyring er justerbar mellem ca. 2 og 30 minutter. Kan justeres på timer-knappen. Drejes knappen med uret øges minutterne og mod uret mindskes minutterne. Ventilatorer forsynet med fugt- og tidsstyring starter ved det indstillede niveau (50-90%). Kan indstilles på hygrometer-knappen. Drejes knappen med uret øges % og mod uret mindskes %.
VIGTIGT! Diagrammet på timer er placeret under frontdækslet. Man må ikke justere på timer-knappen uden af hovedkontakten er afbrudt. Diagram i fig. 8 viser forbindelse ved lampe/lys til ventilatorens timer ved lyskontakt (S er en ekstern afbryder, ikke inkl.).
Når lampen er slukket kører ventilatoren i det antal minutter den er indstilles til.
Timer og fugtsensor (TH)
Ventilatoren styres af fugtighedssensor og timer. Fugtføleren tænder ventilatoren, når det indstillede niveau overskrides. Kan justeres mellem 60-90%. Timeren aktiverer efterløbet af den indstillede tid, når den får en impuls fra den eksterne afbryder. Indstilles mellem 2-30 min.
(Fabriksindstilling 15 minutter)

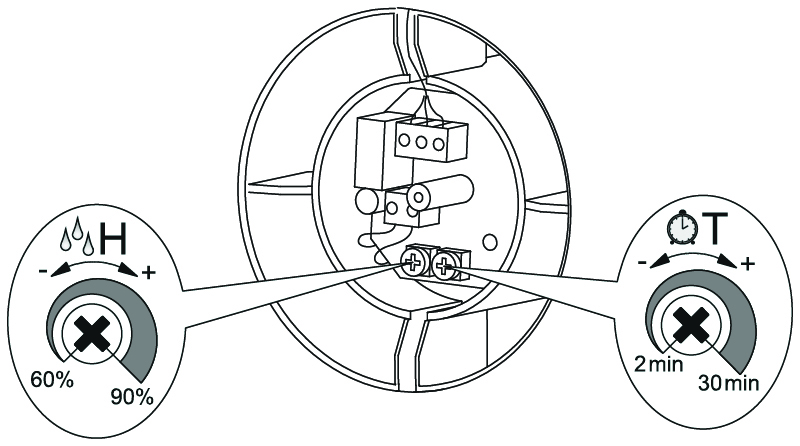

T: Justering af timer
Kan justeres fra 2 til 30 minutter.
Øge: Drej knappen T med uret (højre)
Sænke: Drej knappen T mod uret (venstre)
H: Justering af fugt
Kan justeres fra 60% til 90%.
Øge: For at øge luftfugtighed, drej knappen H med uret (højre)
Nedsæt: For at sænke luftfugtighed, drej knappen H mod uret (venstre)
Vedligeholdelse
Afbryd strømmen inden rengøringen påbegyndes. Ventilatoren bør rengøres mindst to gange pr. år ved normal brug eller oftere ved behov. Ventilatoren rengøres med en fugtig klud og opvaskemiddel, hvorefter den aftørres med en tør klud.
Brug aldrig opløsningsmiddel !
Garanti
DUKA Ventilation stiller en 36 måneders garanti på ventilatoren fra og med den dato, hvor ventilatoren er solgt via detailhandlen under forudsætning af at krav til montage og vedligeholdelse overholdes, samt den er installeret af en autoriseret el-installatør.
Såfremt der kan stilles tvivl ved ventilatorens salgsdato er garantien gældende fra produktionsdatoen.
Skulle der opstå driftsfejl i garantiperioden, som skyldes produktionsfejl, vil ventilatoren blive repareret eller ombyttet af DUKA Ventilation.
