DUKA One Pro 50 S Wi-Fi Brugermanual

Transport og opbevaring og Sikkerhed

• Enheden skal beskyttes mod stød, slag samt vejrligeforhold under transport.
• Opbevaring af enheden skal forekomme i den originale emballage i et tørt og ventileret rum med temperatur fra 5 °C til 40 °C.
• Opbevaringsrummet må ikke indeholde aggressive eller kemiske dampe eller gasser.
• Udsæt ikke den opbevarede enhed for tryk eller anden form for belastning.
Anvendelse
• Brug kun enheden til rumventilation. Tilslut ikke tørretumbler eller lignende udstyr til enheden.
• Enhedens formål er at skabe grundventilation i boligen.
• Enheden må kun slukkes i forbindelse med krav fra myndighederne eller af sikkerhedsmæssige årsager – for eksempel ved brand eller lignende.
• Enheden kan ikke benyttes som varmekilde.
• Enheden kan ikke benyttes som affugter.
• Hold eksplosivt og/eller let antændeligt støv/damp/væske væk fra enheden.
• Luften til ventilationsenheden må ikke indeholde fordampning af kemikalier, groft støv, sod, olie, klæbende substanser, fiberrigt materiale, patogene
eller andre skadelige stoffer.
• Bloker ikke enhedens kanal, når enheden er i drift.
• Lad ikke luftstrømme fra enheden have retning mod åbne flammer eller lignende.
Inden montering
• Læs og forstå brugermanualen inden montering og ibrugtagning af enheden.
• Gennemgå produktet for skader på ventilator, kerne, front cover, elektronikdel og udvendig skærm. Der må ikke forekomme fremmedlegemer
da dette kan beskadige enheden.
• Gem quickguiden, så du altid hurtigt og nemt kan tilgå den nyeste manual via QR koden.
• I tilfælde at enheden skifter ejer, videregiv da quickguiden.
Montage
• Enheden er til montering i facadevæg.
• Pak enheden forsigtigt ud.
• Ved montering og installation af enheden skal alle gældende bygnings-, elektriske-, og tekniske standarder følges.
• Følg alle elektriske sikkerhedsregler ved installation af enheden. Se mere hos sikkerhedsstyrelsen på www.sik.dk
• Bliver nogle af ledningerne til enheden beskadiget, skal de udskiftes efter gældende regler. Se mere hos sikkerhedsstyrelsen på www.sik.dk
• Enheden må ikke udsættes for tryk. Deformering af enheden kan resultere i blokering af motoren og overdreven støj.
Betjening
• Afbryd strømmen til enheden før montering, servicering, vedligehold og reparation. Filterskift undtaget, se afsnit omkring vedligehold.
• Brug ikke enheden udenfor den specifikke angivne temperaturskala.
• Betjen og servicer ikke enheden, styring eller fjernbetjening med våde hænder eller bare fødder, da det kan give elektrisk stød.
• Lad ikke børn betjene enheden. Børn skal holdes under opsyn så de ikke leger med enheden.
• Forkert brug af enheden eller uautoriseret modifikationer er ikke tilladt.
• Enheden bør ikke betjenes af personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden medmindre de er
under opsyn eller har modtaget instruktioner om brugen af enheden af en person, der er ansvarlig for deres sikkerhed.
Rengøring
• Vask ikke enheden i vand.
• Beskyt de elektriske dele mod vand.

Garantibestemmelser

DUKA Ventilation giver 24 måneders reklamationsret fra købsdatoen jf. købeloven. Herudover tilbyder DUKA Ventilation yderligere 12 måneders
garanti, såfremt at alle beskrevne krav vedrørende transport, opbevaring, anvendelse, montage, betjening, vedligehold og garantibestemmelser er
overholdt.
For at garantien kan opretholdes, skal det kunne dokumenteres, at filtrene er skiftet mindst en gang pr. år med DUKA Ventilations original filtre.
Gem derfor kvitteringerne for disse køb.
Bemærk: Afhængigt af miljøet kan det kan være nødvendigt at skifte filtrene oftere.
Enhedens formål er at skabe grundventilation i boligen.
Enheden må kun slukkes i forbindelse med krav fra myndighederne eller af sikkerhedsmæssige årsager, for eksempel ved brand eller lignende.
Er enheden installeret, hvor der er risiko for skimmelsvamp, skal enheden rengøres særlig grundigt, så støv og svampesporer fjernes. Det kan være
nødvendigt at anvende specielt rensemiddel. Undlades dette bortfalder garantien.
Garantien dækker IKKE:
• Det periodiske vedligeholdelse.
• Enhedens opsætning, indstilling og afmontering.
Garantien bortfalder hvis:
• Information vedrørende transport, opbevaring, anvendelse, montage, betjening, vedligehold og garantibestemmelser ikke er overholdt.
• Enheden bliver anvendt eller er placeret i vådrum eller omgivelser, som den ikke er designet til.
• Enheden har været slukket, uden krav om blokering af luft udefra af myndighederne.
• Der er skader som skyldes påvirkning fra skimmelsvamp.
• Der er påført synlige skader på enheden.
• Enheden er tilsluttet et andet type elnetværk end beskrevet i manualen.
• Der sker skader grundet variationer af spænding i elnettet.
• Der er benyttet uoriginale filtre i enheden.
• Der er tilføjet eller fjernet tekniske komponenter i enheden.
• Der er fortaget uautoriserede reparationer af enheden.
• Der er fejl på enheden som skyldes force majeure (lynnedslag, brand, oversvømmelse, jordskælv osv.).
• Der ikke kan fremvises kvittering på købet.
• Garantien er udløbet.
Ved reklamation bedes du udfylde vores online reklamationsformular på: www.dukaventilation.dk/reklamation
DUKA Ventilation kan ikke gøres ansvarlig for garantiforpligtelser, der er udført uden at være aftalt med DUKA Ventilation på forhånd.
For øvrige forhold henvises til Vink Plasts Generelle Salgs- og Leveringsbetingelser. Den seneste version kan altid findes på vores hjemmeside:
www.dukaventilation.dk

Teknisk Information

Enheden er designet til brug indendørs i temperaturer fra 1 °C til 40 °C og en relativ luftfugtighed på op til 80 %.
Til- og fraluften skal være mellem -15 til 40 °C.
Enheden skal køre kontinuerligt.
Elektrisk apparat klassificering: Klasse II
IP klassificering: IP 24
Enheden er under konstant udvikling, og derfor kan der forekomme små variationer i de tekniske data samt brugermanualen. Den seneste
dokumentation kan altid findes ved brug af QR koden på den medfølgende Quick Guide eller på www.dukaventilation.dk

Indhold i kassen

• Front cover og elektronikdel (samlet komponent)
• Lyddæmper
• 500 mm rør
• Montageskabelon
• Stormskærm og drypplade
• Kerne
• Monteringskit
• Fjernbetjening

Opbygning

DUKA One enheden består af front cover, elektronikdel, kerne hvor den keramisk veksler og motor er placeret, lyddæmper, filtre, drypplade,
stormskærm samt murgennemføring. På indvendig side sidder elektronikdelen med front cover. I væggen sidder murgennemføringen hvori kernen
og lyddæmperen er placeret. Filtrene sidder i hver ende af kernen, hvor de filtrerer den gennemstrømmende luft for støv og andre partikler. På
udvendig side sidder stormskærmen som beskytter enheden imod vind og regn.

Dimensioner

Indedel

Stormskærm

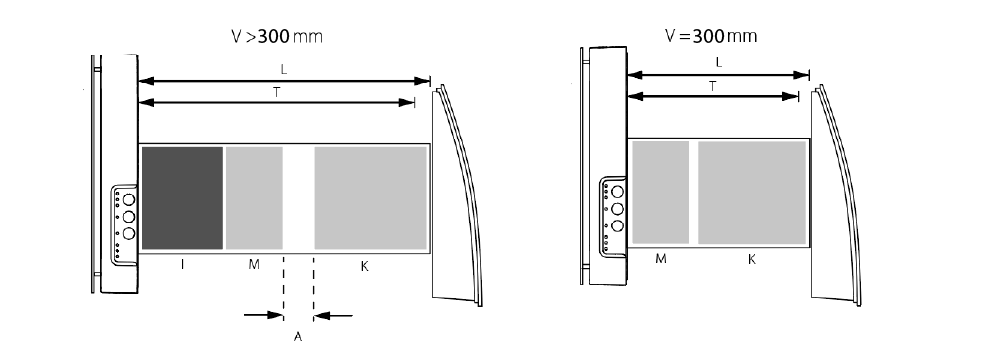

Minimumsvægtykkelse til montage af DUKA One Pro 50 S Wi-Fi

Er vægtykkelsen under minimumskravet anbefales det at købe DUKA One Afstandsstykke.
Anbefalet afstand mellem motor og kerne er 60 mm da dette giver optimal varmegenvindingsgrad.

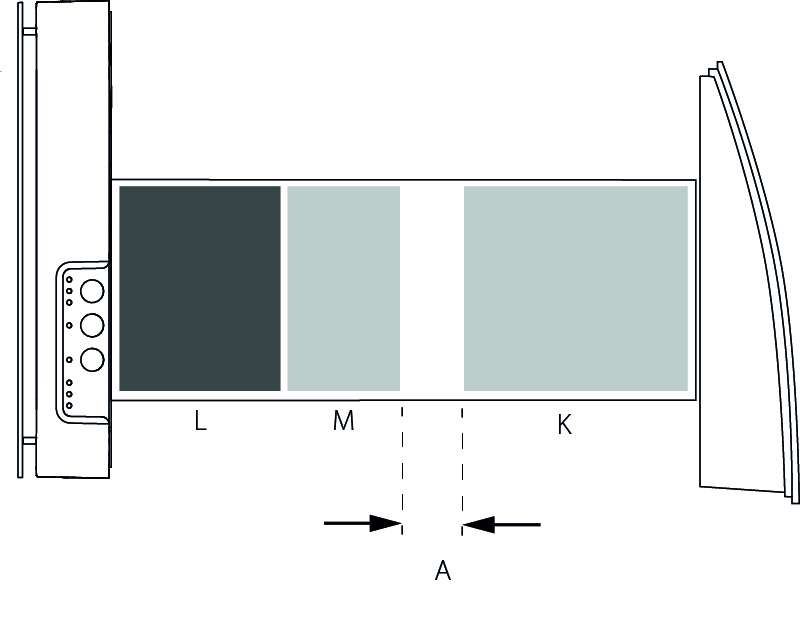

Placering af kernen i forhold til vægtykkelsen:

Hul diameter (til montering) 170-180 mm
Længde på keramisk kerne og motor 330 mm
Mindst mulig vægtykkelse 330 mm

• V = Væg
• L = Kanallængde
• T = Vægtykkelse
• I = Lydisolering
• M = Motor
• K = Kerne
• A = Optimal Afstand mellem kerne og motor (60 mm)

3 – Benyt den medfølgende skabelon for nem afmærkning af nødvendige borehuller til montage og indgang til skjult kabelføring.

4 – Demonter front coveret ved at trykke på knapperne på toppen og bunden.

5 – Monter elektronikdelen med de medfølgende skruer og demonter venstre dækplade.

6 – Tilslut kablerne i henhold til el diagrammet og før dem som vist nedenfor. Husk af aflaste kablerne med kabelklemmerne.

A = Ledningsindgang
B = Kabelklemmer

Bruges indgang #1 på toppen af enheden, skal den medfølgende skabalon som findes i midten af monteringsskabelon,
bruges til at markere indhakket. Bor indhakket ud så coveret nemt kan monteres og afmonteres på enheden.

7 – Efter tilslutning af enhedens strømforsyning, monter dækpladen.

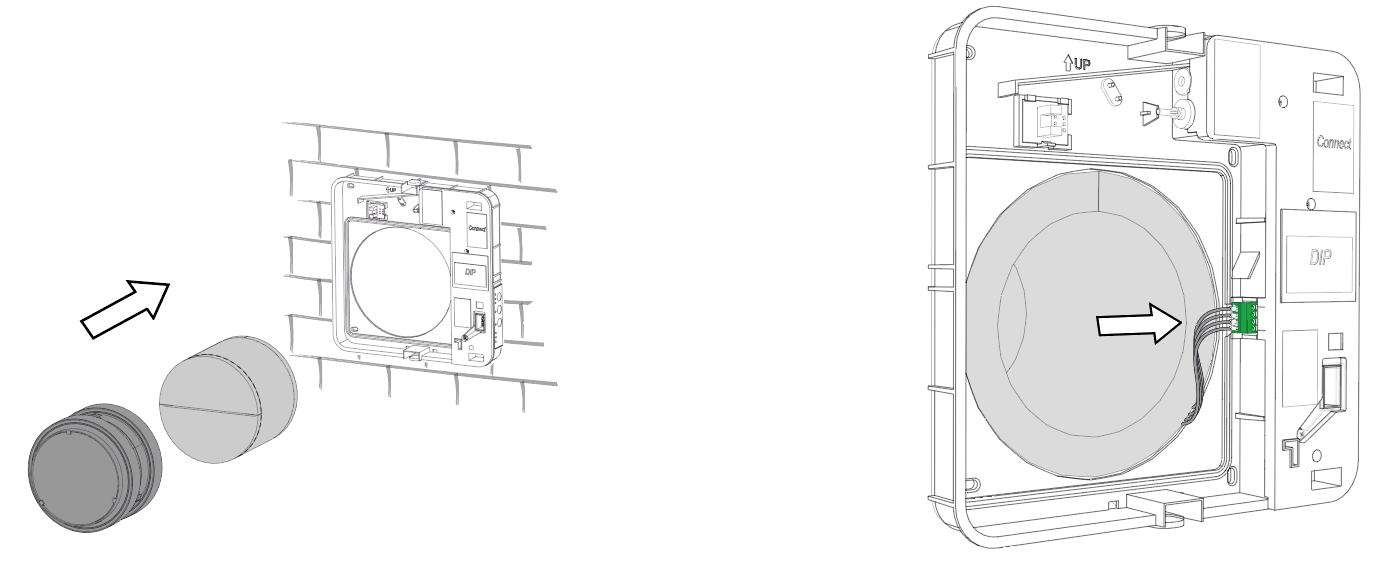

8 – Placer kernen i røret
Placer kernen i røret og skub derefter motoren ind. Anbefalet afstand mellem kerne og motor er 60 mm for optimal varmegenvindingsgrad.
Se placering af delene under afsnittet: Dimensioner
Tilslut motoren til elektronikdelen med det grønne stik.

9 – Placer lyddæmperen i røret
Placer lyddæmperen i røret og rul den så den passer til rørdiameteren. Afkort lyddæmperen så den passer til murtykkelsen med kernen i røret mod
udvendig side. Lyddæmperen installeres løst, så den kan tages ud under vedligeholdelse af enheden.

10 – Monter front cover

12  – Monter stormskærm med plast drypplade
Den medfølgende plast drypplade skal klikkes fast på bagsiden af stormskærmen. Dryppladen sørger for at lede kondensvand væk fra
muren.

Hvis du ønsker stormskærmen til din DUKA ONE i en anden farve eller udformning, er der mulighed for at udskifte den med en af nedenstående farver og/eller modeller.

El tilslutning

ALLE ELTILSLUTNINGER SKAL UDFØRES AF EN AUTORISERET ELEKTRIKER.
TILSLUTNINGER SOM ER MODIFICERET ELLER ULOVLIGE MEDFØRER, AT GARANTIEN PÅ PRODUKTET
BORTFALDER.
BEMÆRK: DET ER IKKE LOVLIGT SOM PRIVATPERSON SELV AT STÅ FOR DEN FASTE INSTALLATION.
SE MERE HOS SIKKERHEDSSTYRELSEN PÅ WWW.SIK.DK

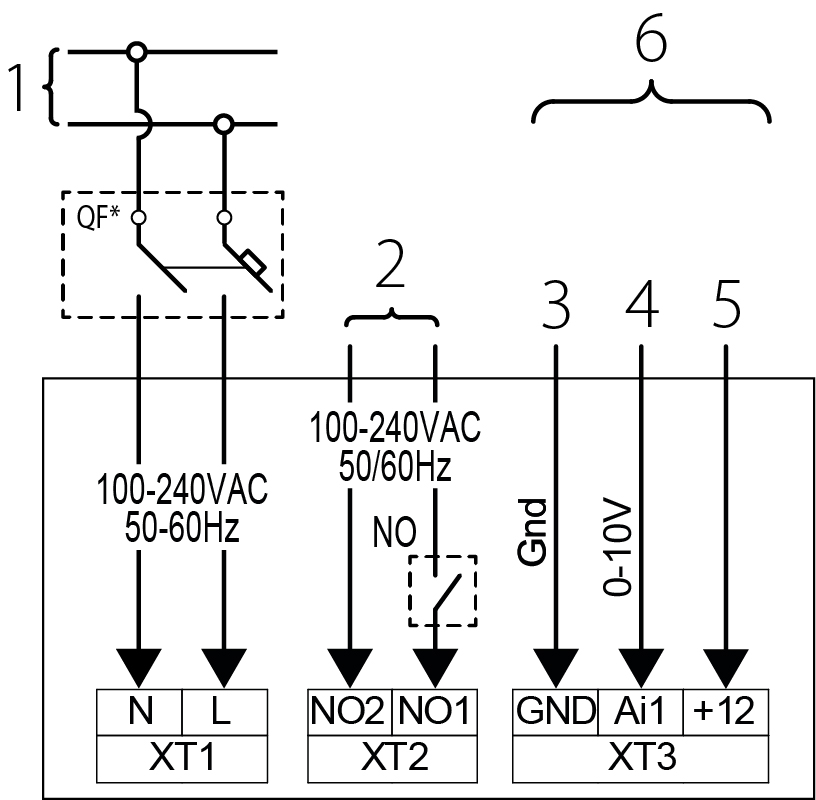

Enheden skal tilsluttes en enkeltfaset AC 100-230 v / 50-60 Hz strømforsyning.
Enheden skal tilsluttes til elnettet via terminalen på printkortet i henhold til nedenstående el diagram.
Det er muligt at tilslutte en ekstern NO-kontakt til enheden. Når kredsen lukkes vil enheden opstarte drift på trin III og når kredsen igen bliver brudt,
vil enheden returnere til den tidligere hastighedsindstilling.
Enheden er også kompatibel med analog sensor med udgangssignal på 0-10 V.

1 = Strømforsyning 100-240 V ~ 50/60 Hz
2 = NO-Klemmer for tilslutning af styring (ved spænding på NO2-klemmen aktiveres hastighed 3)
3 = Jord
4 = 0-10 V Styresignal
5 = +12 V, max 100 mA
6 = Forbindelse til analog sensor

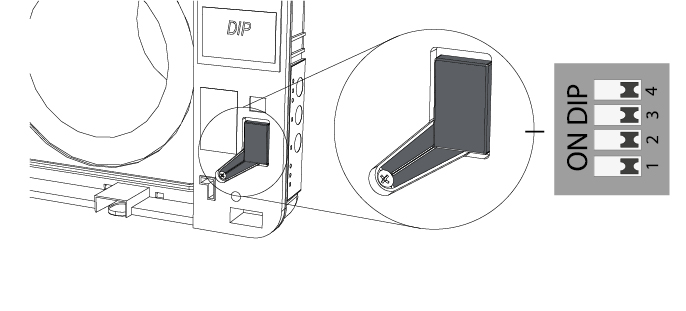

Indstillinger

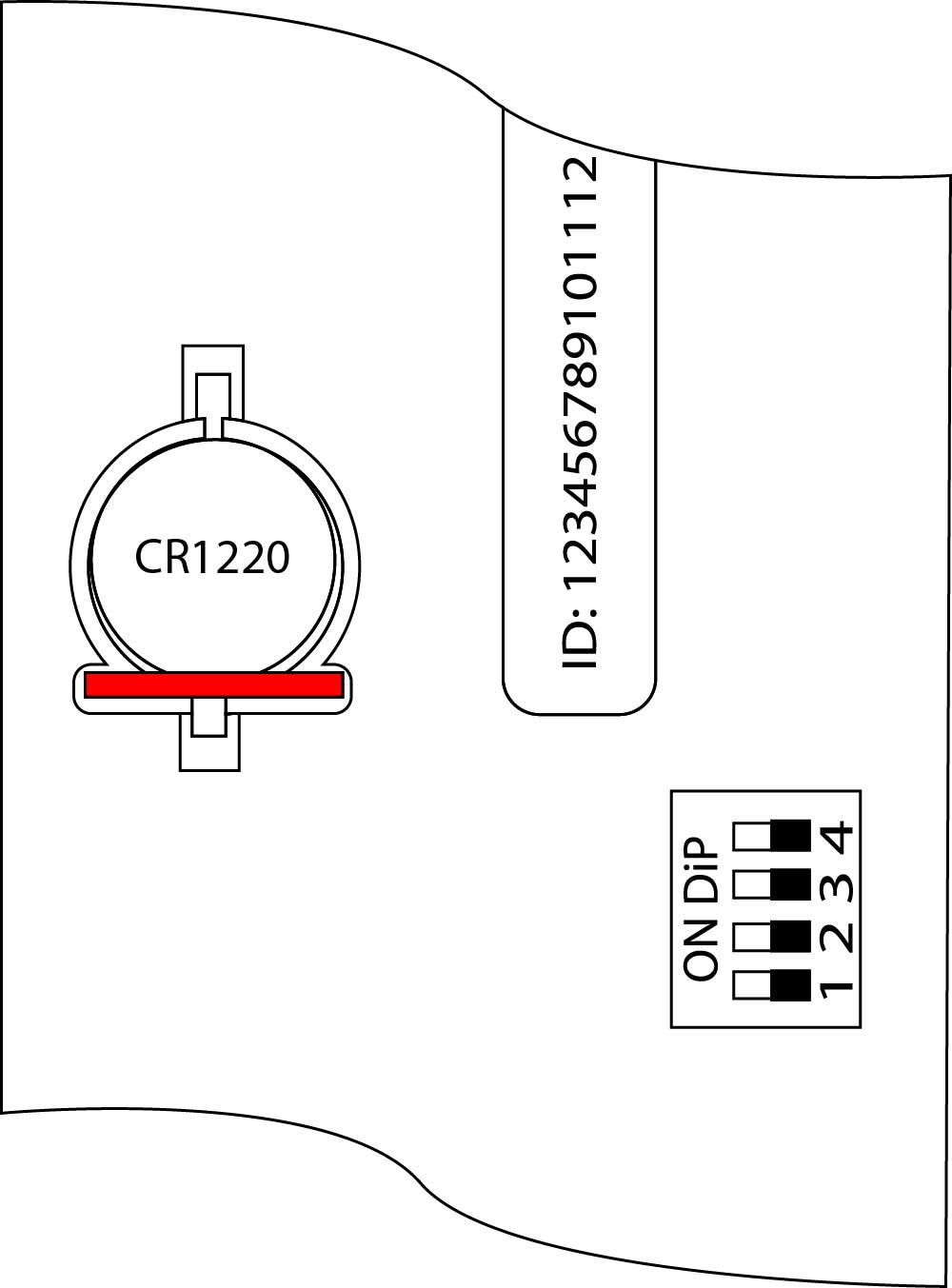

DIP 1 – Indstilling af enhedens rolle

DIP 2 – Indstilling af standby

Dip 4 – Gendan fabriksindstillinger

ON – Gendanner enheden til fabriksindstillinger, dette nulstiller alt information givet til enheden i DUKA Smart App.
OFF – Normal position.

Anvendes til at gendanne enheden til fabriksindstillinger. Flyt DIP switch 4 til ON position, afvent bip. Flyt herefter DIP switch 4 tilbage i OFF position.

Sammenkobling af enheder

Ved sammenkobling af enheder i et master/slave forhold opnås synkron drift og balanceret ventilation i boligen.
For sammenkoblede enheder vil det kun være master enheden som kan styres via app, fjernbetjening eller på elektronikdelen. Slave enheder vil kun reagere på det signal, de modtager fra masteren og ignorerer andre signaler.

For sammenkobling af enheder hold ventilationsknappen på siden af den monterede enhed inde i 5 sekunder, hvorefter enheden vil give et bip og dioderne på siden vil begynde at blinke. Dette gøres først for master enheden og derefter for efterfølgende monterede slave enheder. En slave enhed vil efter sammenkobling bippe og dioderne vil stoppe med at blinke.

Når sammenkoblingen er udført for alle ønskede slave enheder, hold da ventilationsknappen inde på master enheden og afvent bip, hvorefter dioderne vil stoppe med at blinke.

OBS – Ønskes det at styre enhederne over hjemmenetværket, skal det sættes op for master enheden INDEN der foretages sammenkobling af enhederne. Enhederne kan godt sammenkobles inden ved lokalt netværk.

Betjening

Frontcoverets funktioner og betjeningspanel

Ved at klikke bunden, toppen eller siden ind på enhedens frontcover, kan du bestemme indblæsningsretningen.
Bemærk: Enheden er mest effektiv når den er åben til alle sider.
OBS: Skal der af sikkerhedsmæssige årsager lukkes for luftgennemstrømningen, skal hele fronten lukkes og enheden slukkes perioden.
Se mere under garantibestemmelser.

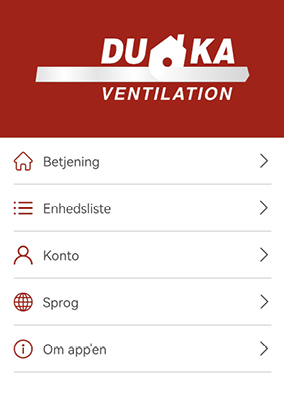

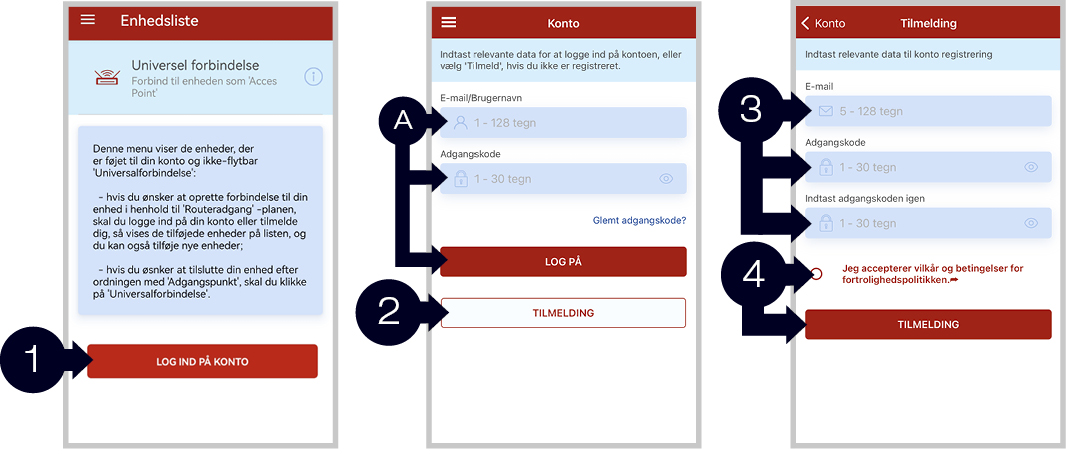

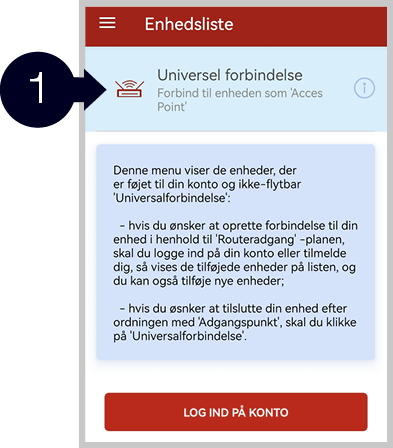

Tilslut enheden til et hjemmenetværk

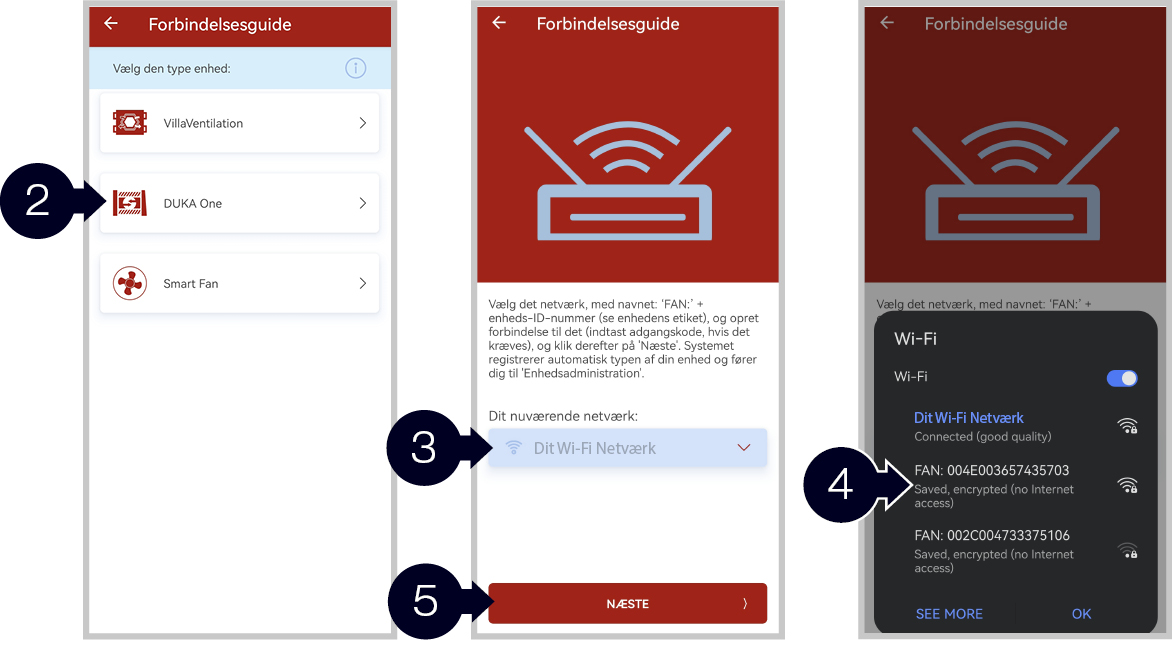

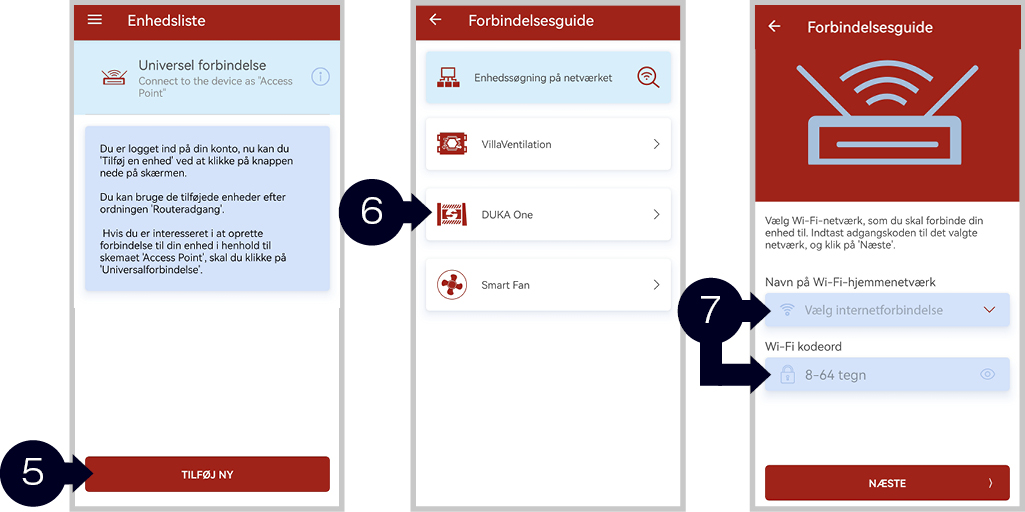

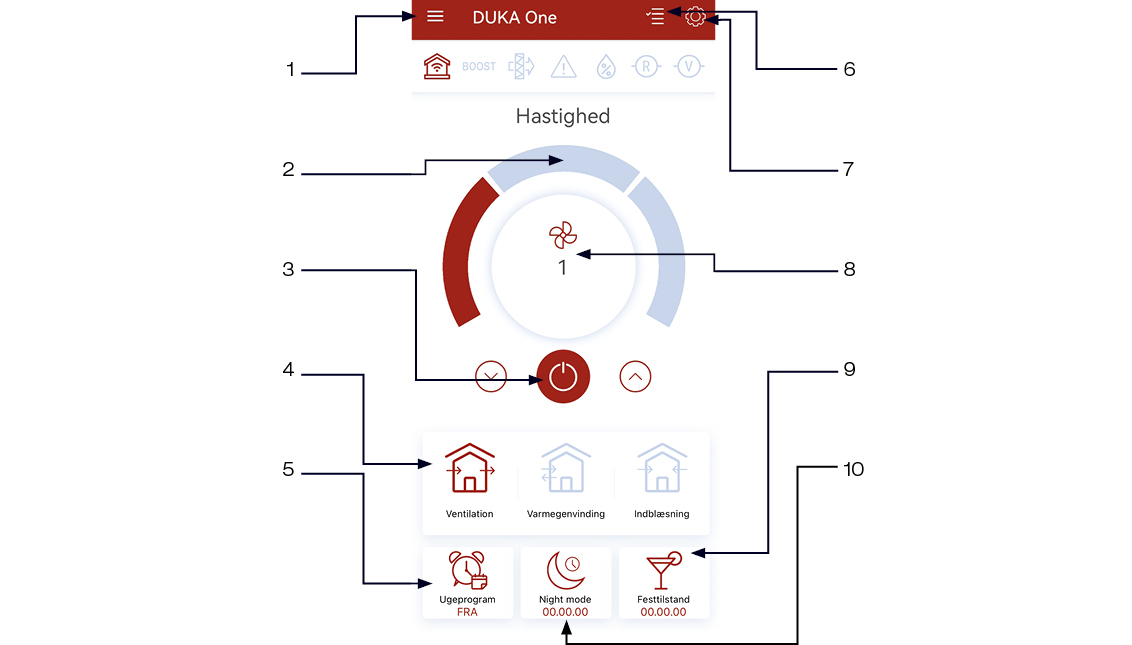

5. Tryk Tilføj ny i Enhedsliste.
6. Tryk DUKA One i Forbindelsesguide.
7. Vælg det hjemmenetværk du ønsker at tilslutte enheden til og skriv adgangskoden til det pågældende netværk. Tryk herefter på Næste

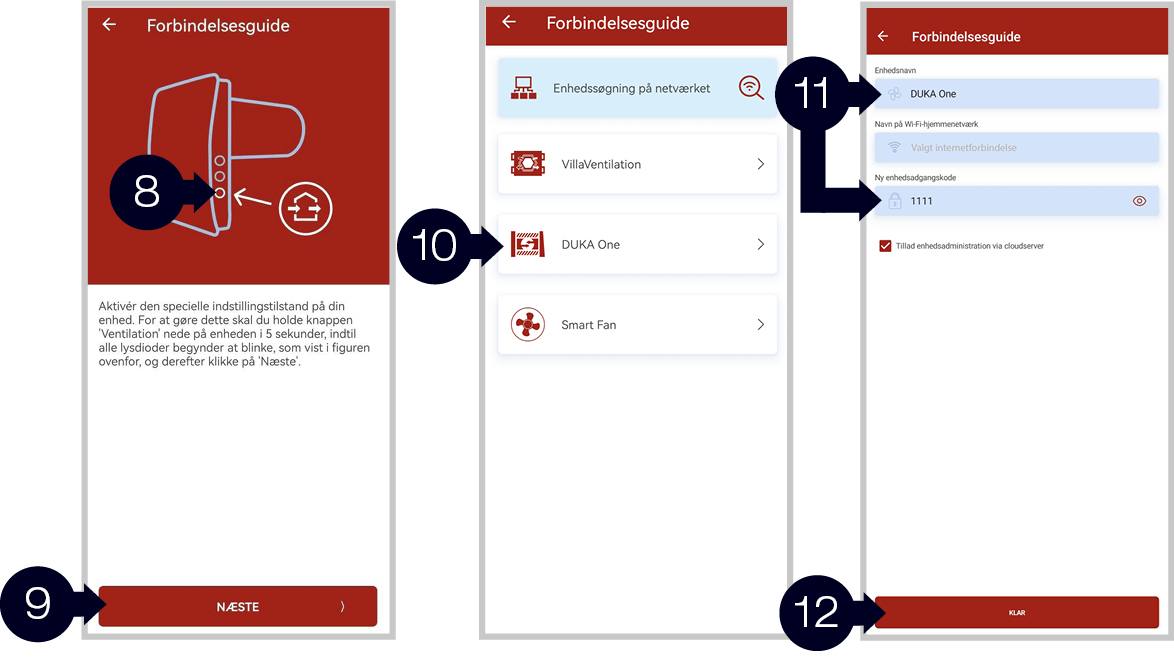

8. Aktiver Setup Mode på den enhed du ønsker at tilslutte. Dette gøres ved at holde ventilationsknappen inde på selve DUKA One enheden i 5 sekunder indtil alle dioder blinker.

9. Klik derefter Næste’

10. Vælg produktgruppen DUKA One

11. Indtast det ønskede navn og adgangskode til enheden

12. Tryk KLAR

Vedligehold

HUSK AT AFBRYD STRØMMEN TIL ENHEDEN INDEN DER FORETAGES VEDLIGEHOLD!

En DUKA One enhed skal tilses og have foretaget vedligehold mindst hver 3. måned. Der kan forekomme forhold, hvorunder det er nødvendigt at
tilse sin enhed oftere, ved for eksempel et støvet, beskidt eller fugtigt miljø.
Under vedligehold skal kernen tages ud. Kernen rengøres mens lyddæmper og filtrene skal rengøres eller skiftes.

1 – Demonter front coveret

2 – Demonter kabelsko
Demonter forsigtigt kabelskoen fra elektronikdelen. Brug en flad skruetrækker til at løfte kabelskoen fri fra kabelmuffen. Træk ikke i ledningerne.

3 – Fjern kerne og lyddæmper fra røret

4 – Rengør filtre, kerne og lyddæmper
Filtre
Filtrene tilses mindst hver 3. måned, hvor de skal renses eller udskiftes afhængigt af stand. Mindst 1 gang om året skal filtrene udskiftes med nye
originale filtre fra DUKA Ventilation. Det kan forekomme, at enheden er installeret i et miljø, hvor der kræves et kortere interval imellem vedligehold
end de minimumsforeskrevne 3 måneder. Dette kan for eksempel være i et støvet, beskidt eller fugtigt miljø.
Ved installationer, hvor der er risiko for skimmelsvamp, skal enheden rengøres særligt grundigt, så støv og eventuelle svampesporer fjernes helt. Det
kan være nødvendigt at anvende specielt rensemiddel. Undlades dette vil garantien bortfalde på produktet.

Fejl og problemløsning
