Teleskopventil
Type 400 / 404 / 450
Installationsvejledning
Teleskopventilen kan installeres i vægge med en maksimal tykkelse på 400 mm.
Ved tykkere vægge kan teleskopventilen forlænges med et eller flere 200 mm forlængerrør.
Forlængerrør:
DUKA varenr.: 111207
DB nr.: 5226987
Produktegenskaber
- Kondensisoleret låg
- Indbygget støv- og insektfilter
- Passer til murtykkelser op til 400 mm
- Udvendig jalousirist
- 4 valgfri indstillinger
- Reducerer støj med op til 28 dB
- Hurtig montering
- Variabelt luftindtag
- Luftgennemgang: 35 cm²
Murhul: Ø 105 mm
- Indkapslet lukkemekanisme
- Lyd- og kuldeisoleret

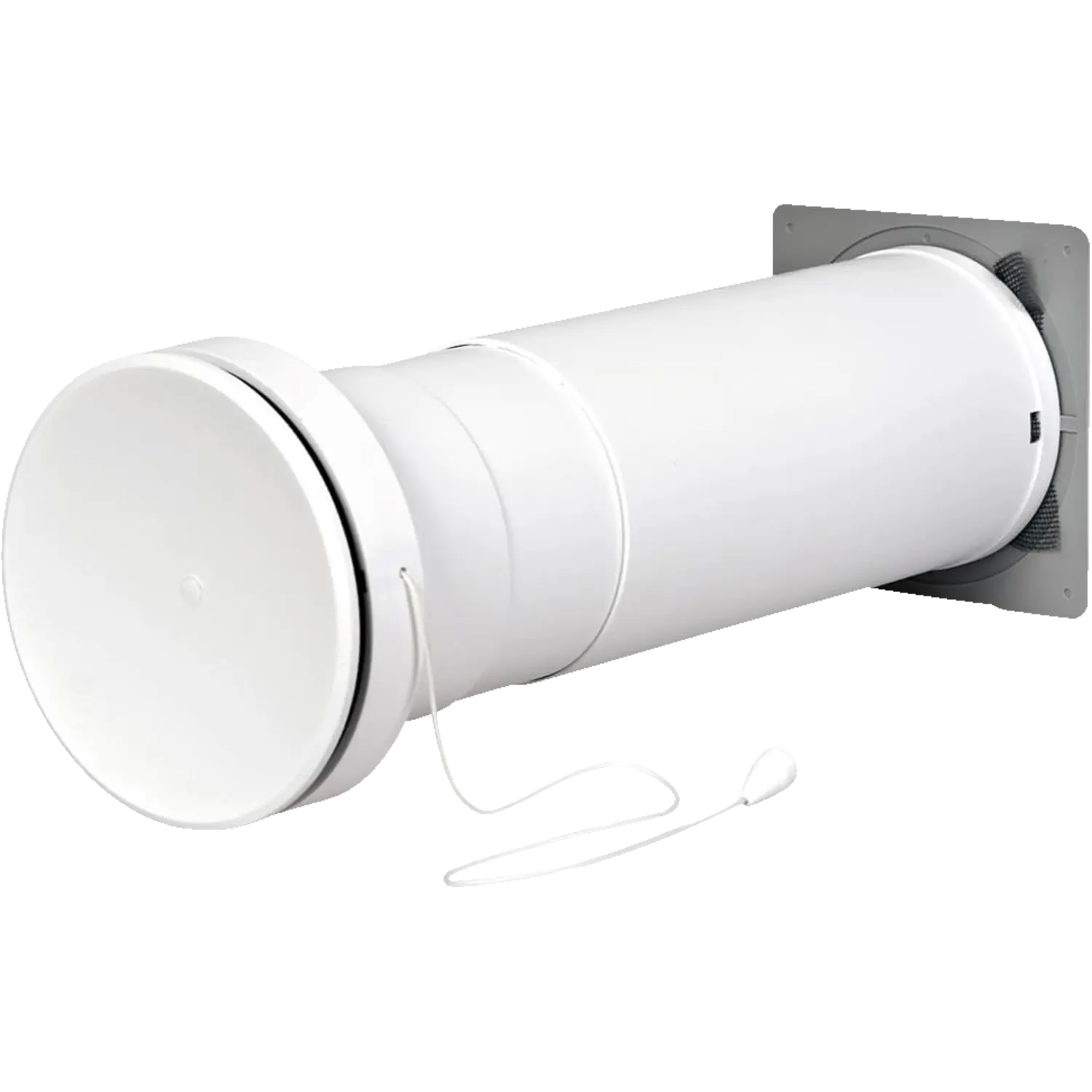

Teleskopventil 400 og 450
Teleskopventil 450 er med indbygget lydisolering.
Teleskop rør
Type 204
Vægventil
Type 69
Jalousirist
Type 73.4

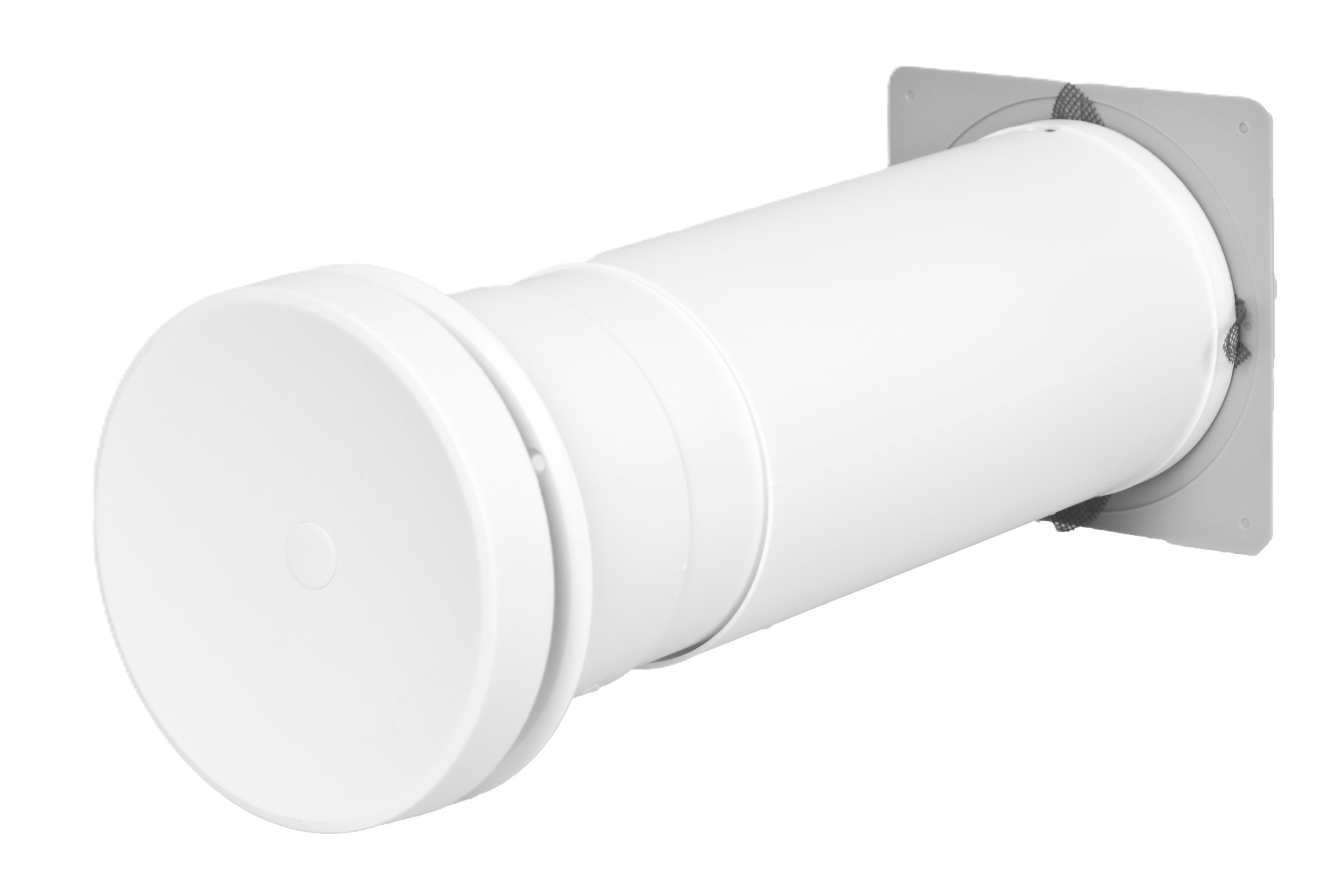

Teleskopventil 404
Teleskop rør
Type 204

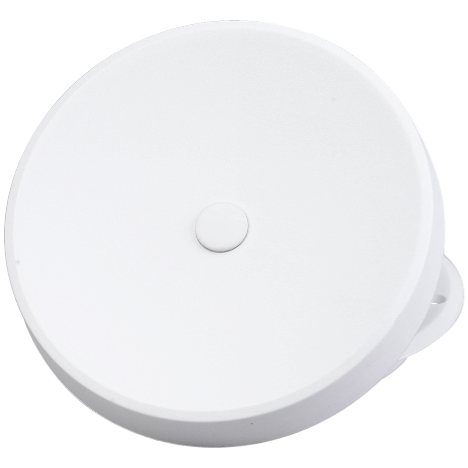

Tallerkenventil
Type 74.4
Jalousirist
Type 73.4
Montering

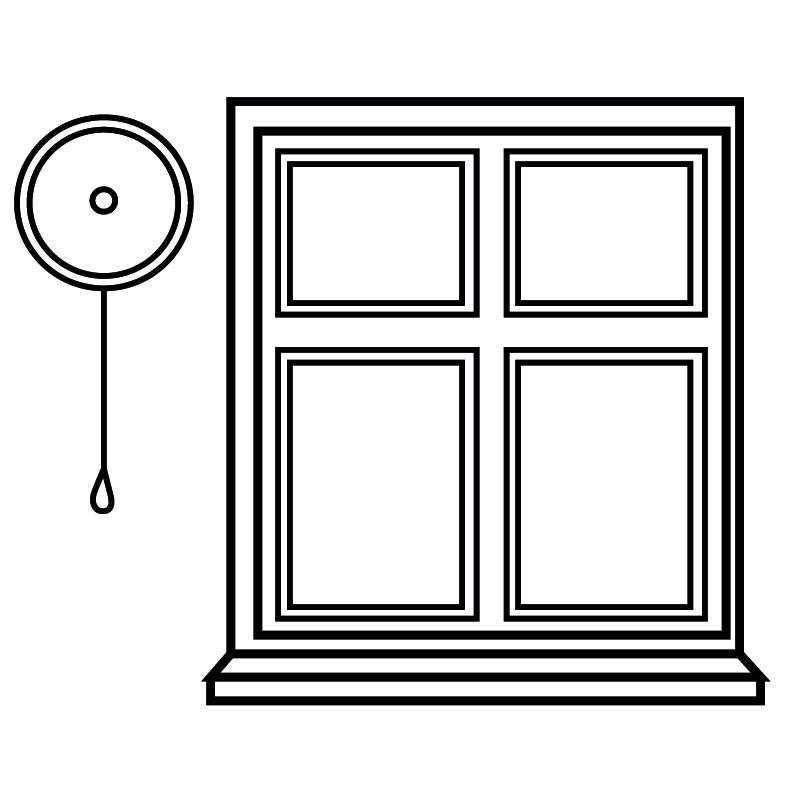

1. Marker placeringen
Marker placeringen af hullet på væggen.
Ved placering i nærheden af et vindue skal der tages højde for, at monteringen kan udføres gennem vinduet, hvis dette er nødvendigt.

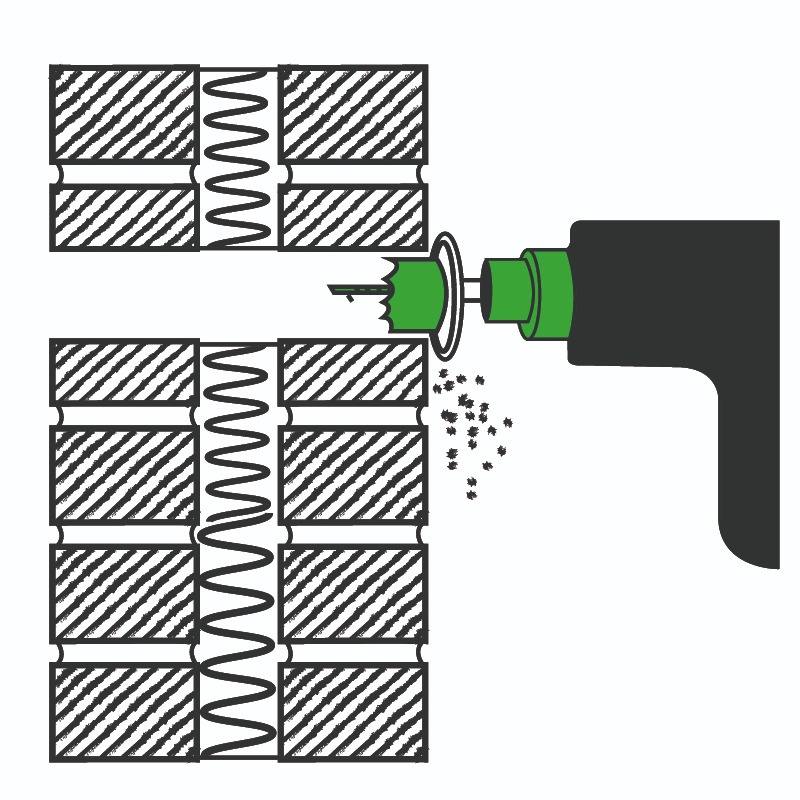

2. Bor hullet
Bor et Ø105 mm hul gennem væggen.
Til boring af hullet anbefales anvendelse af et Ø105 mm diamantbor.

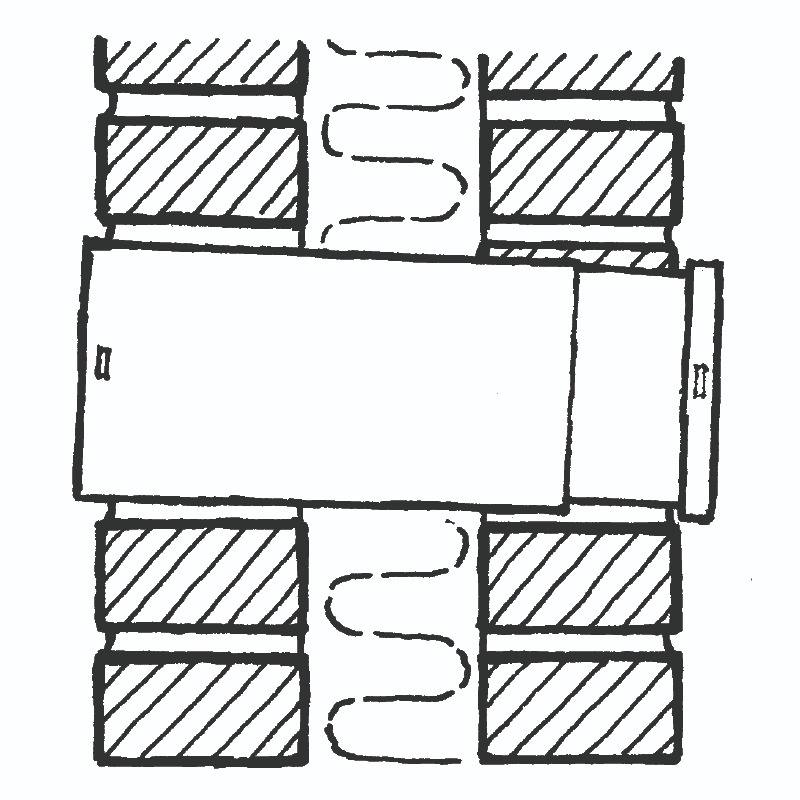

3. Monter teleskoprøret
Indsæt teleskoprøret i hullet.
Monter derefter vægventilen på indersiden af væggen.

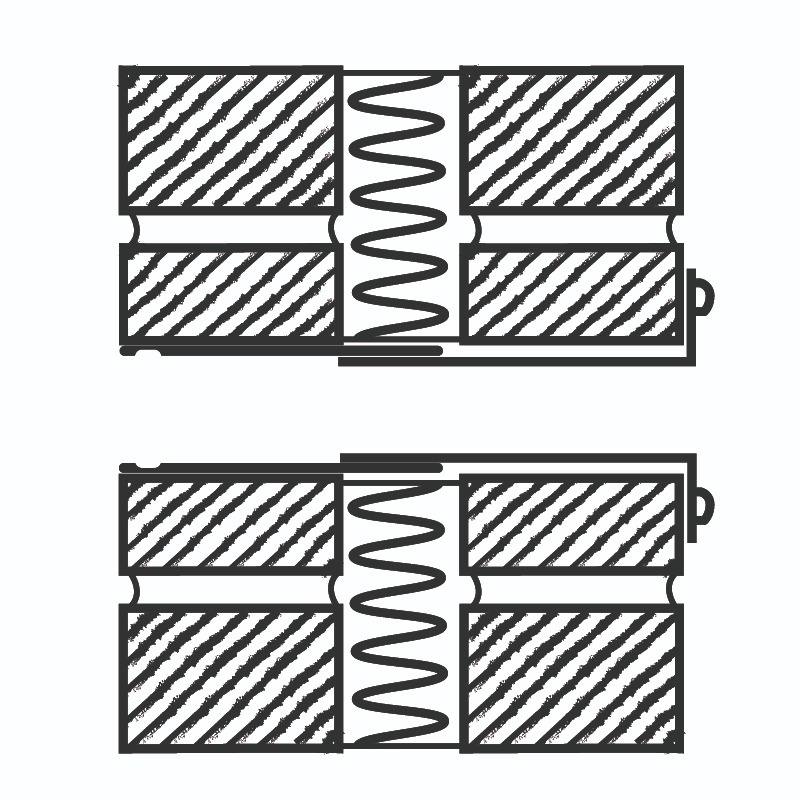

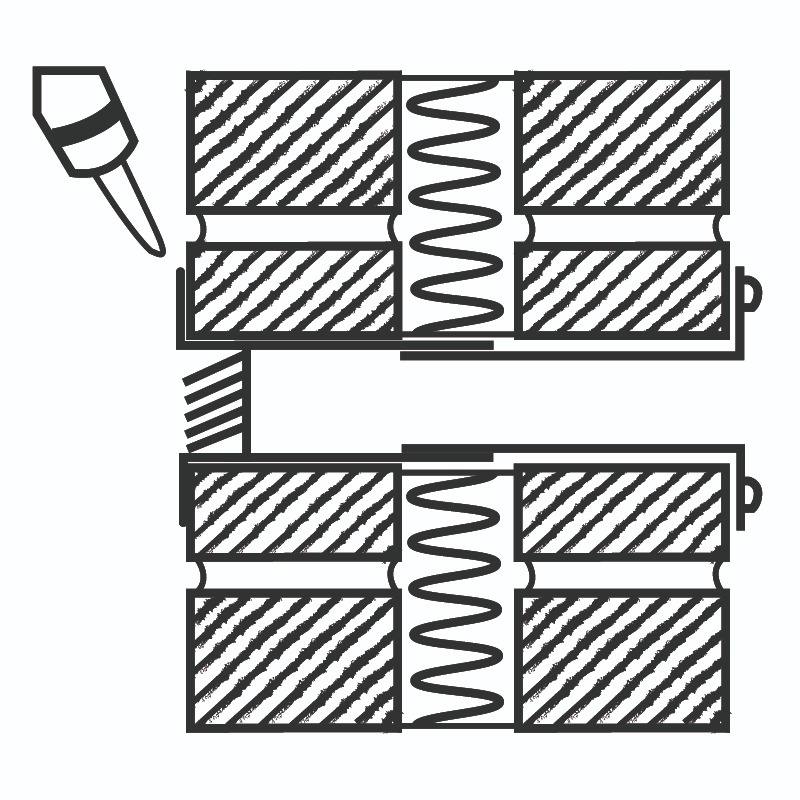

4. Monter den udvendige jalousirist
Klik jalousiristen fast på teleskoprøret på ydersiden af væggen.
Det anbefales at fuge mellem jalousiristen og væggen for at sikre en tæt afslutning.
5. Monter det indvendige rør
Skub det indvendige rør ind i vægventilen.
Vigtig information
Huldiameter: Ø105 mm
Maksimal murtykkelse: 400 mm
Luftgennemgang: 35 cm²
Mulighed for forlængelse: Ja, med 200 mm forlængerrør
Anbefalet boretype: Ø105 mm diamantbor
Teknisk data

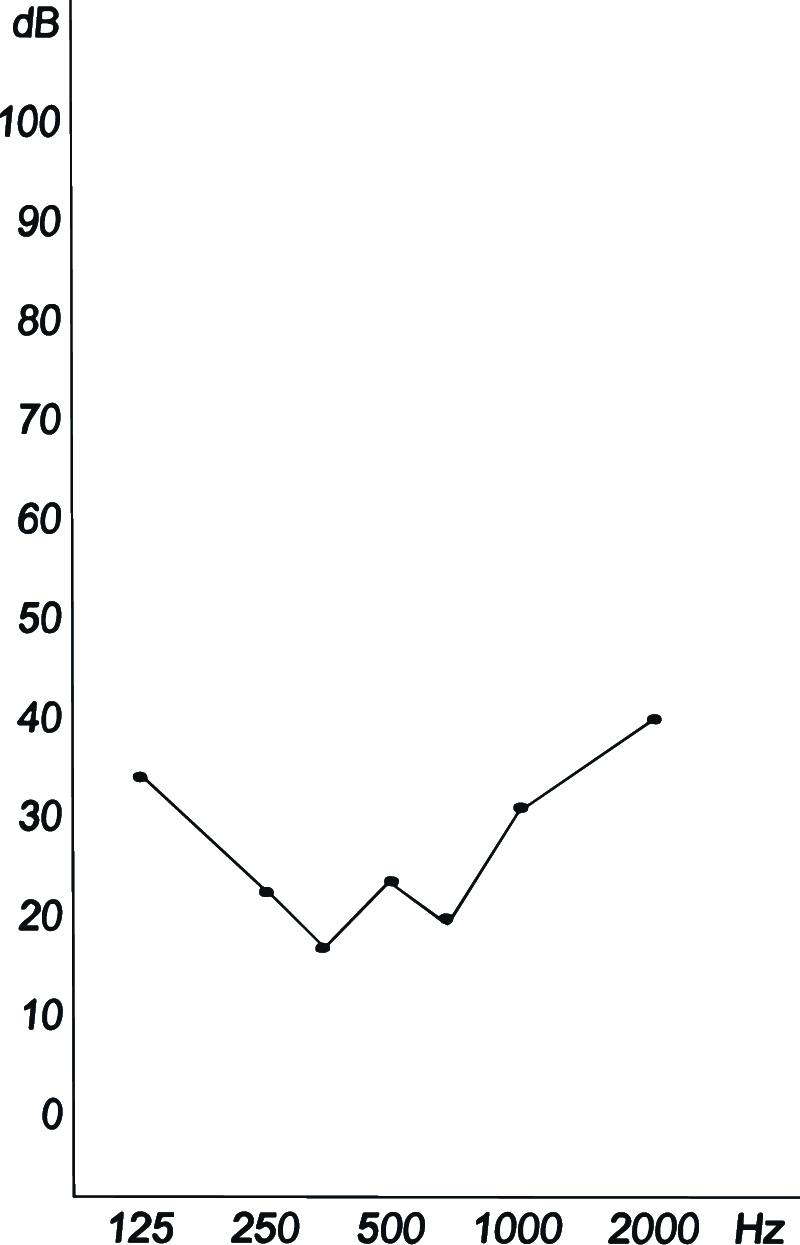

Lyddæmpning

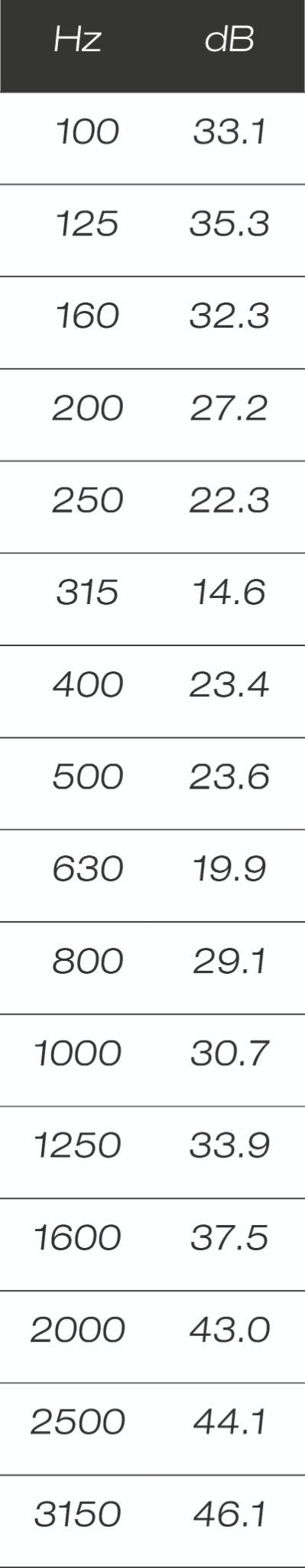

Teleskopventil 400 og 404

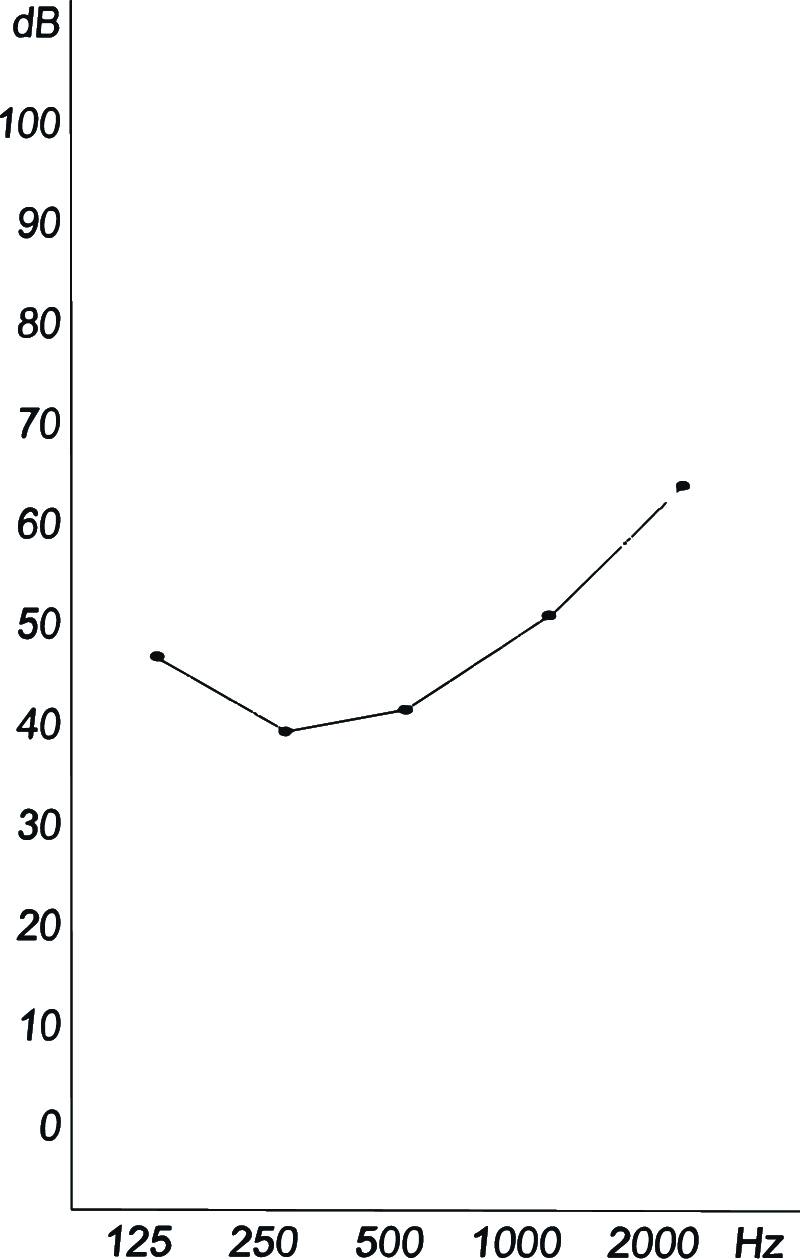

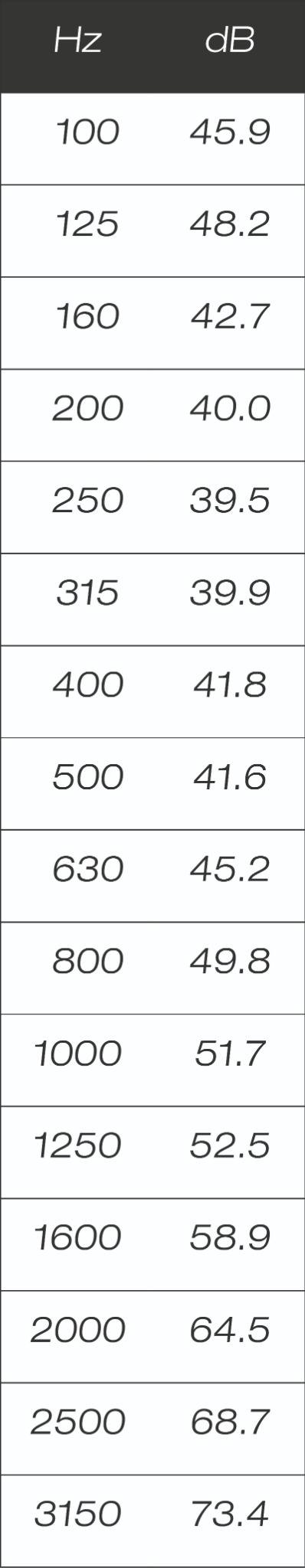

Teleskopventil 450

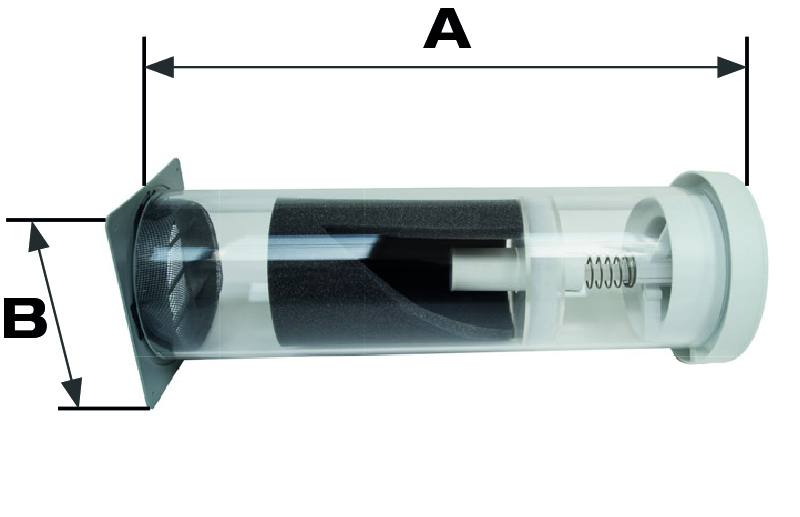

Måltegning
A – 260 – 400 mm B – 130 mm
