Inspektionslem
I metal med magnetluk

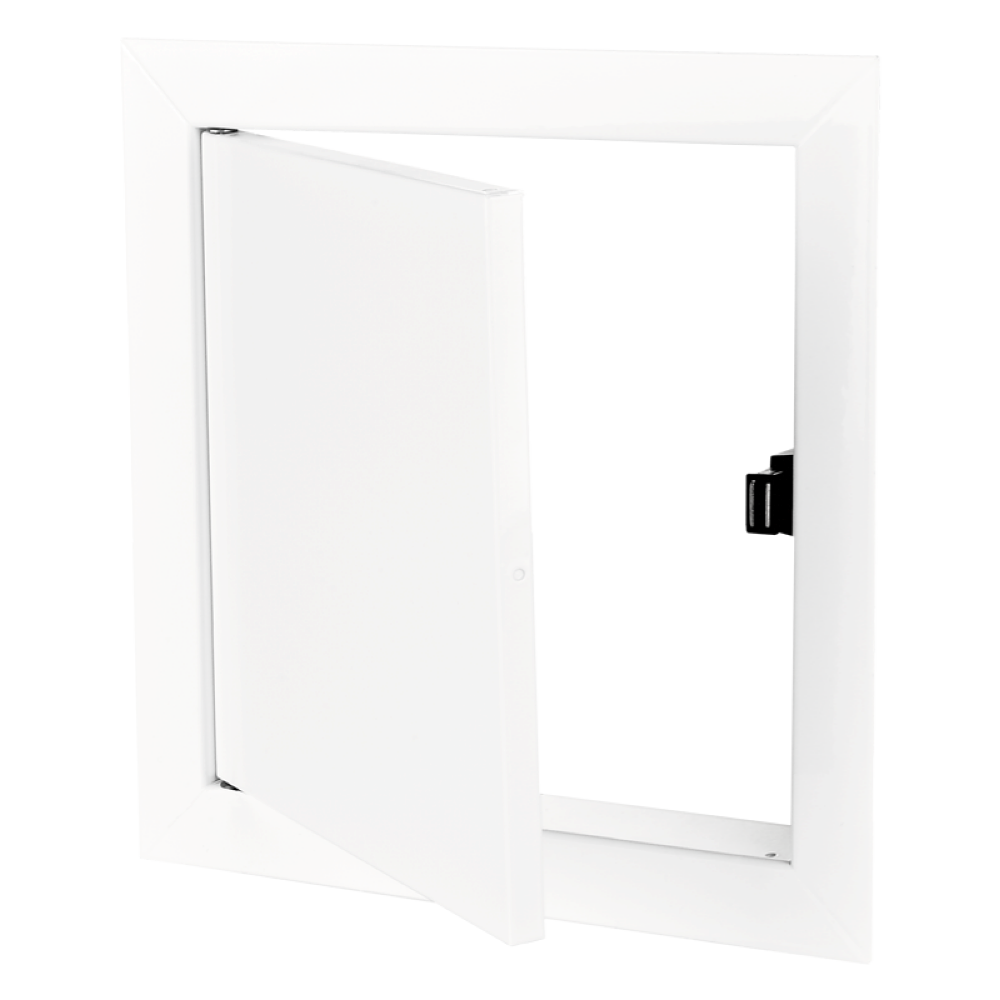

Inspektionslem
Inspektionslem til vægmontering giver en hurtig og bekvem adgang til indbyggede installationer/skjulte rørføringer. Inspektionslem type IMM er produceret i høj kvalitets stål, er hvid pulverlakeret og udstyret med magnetluk.
Inspektionslemmen kan monteres med mørtel eller lim. Det er muligt at montere inspektionslemmen i områder med høj luftfugtighed, da de er korrosion/rust beskyttet ved anvendelse zinkphosphat forbindelse. DUKA anbefaler ikke montering i områder, hvor inspektionslemmen kan blive udsat for vandstænk, da den ikke er udstyret med gummipakninger, hvilket betyder vand kan trække igennem sprækkerne.
Inspektionslemmen betjenes med magnetluk til bekvem åbning og lukning ved forsigtig tryk i venstre eller højre side.
Måltegning
Mål - inspektionslemme
| Størrelse | H | B | H1 | B2 | H2 | B1 | L |
|---|---|---|---|---|---|---|---|
| 200 x 200 mm | 236,5 mm | 236,5 mm | 196,5 mm | 198,1 mm | 198,1 mm | 196,5 mm | 25 mm |
| 300 x 300 mm | 336,5 mm | 336,5 mm | 296,5 mm | 298,1 mm | 298,1 mm | 296,5 mm | 25 mm |
| 400 x 400 mm | 436,5 mm | 436,5 mm | 396,5 mm | 398,1 mm | 398,1 mm | 396,5 mm | 25 mm |
| 500 x 500 mm | 536,5 mm | 536,5 mm | 496,5 mm | 498,1 mm | 498,1 mm | 496,5 mm | 25 mm |
| 600 x 600 mm | 636,5 mm | 636,5 mm | 596,5 mm | 598,1 mm | 598,1 mm | 596,5 mm | 25 mm |
Varenumre
| Størrelse | Vare nr. | DB nr. | VVS nr. |
|---|---|---|---|
| 200 x 200 mm | 343829 | 1729367 | 46011320 |
| 300 x 300 mm | 343830 | 1729368 | 46011330 |
| 400 x 400 mm | 343831 | 1729370 | 46011340 |
| 500 x 500 mm | 343832 | 1729372 | 46011350 |
| 600 x 600 mm | 343833 | 1729374 | 46011360 |
