Therm bøjning 45 gr.

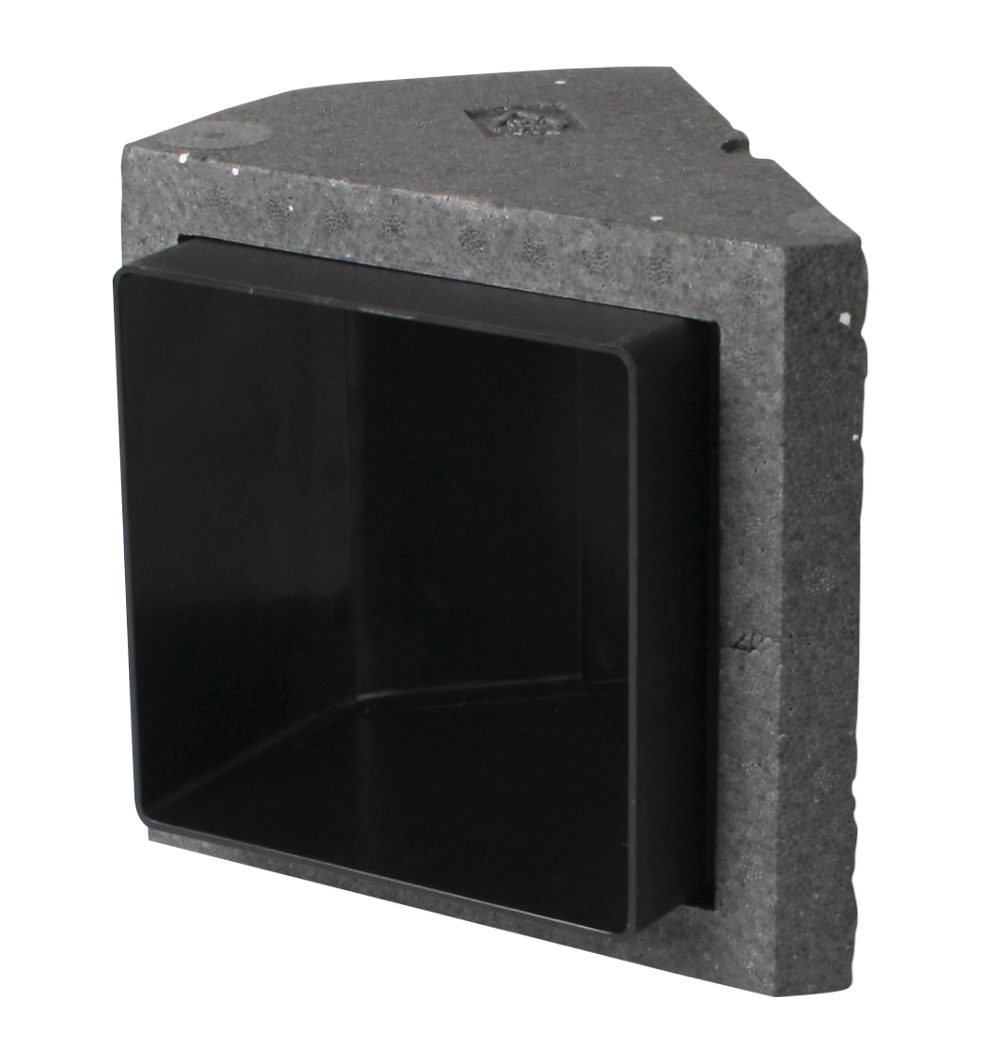

Isoleret 45 graders bøjning

Thermbøjning 45 grader

Therm bøjning med 20 mm grå Neopor® isoleringsskal.

Neopor® har en høj isoleringsværdi, ca. 15% bedre end de tidligere therm bøjninger med hvid Flamingo® skal.

Den indvendige bøjning er fremstillet i slagfast Polystyren (HIPS). Den er med en muffe-ende og en spids-ende. Skal der bruges en 90° bøjning, laves det meget nemt med at sætte 2 stk. 45° bøjninger sammen.

 Anvendes i forbindelse med Duka therm rør. Husk altid at tætne samlinger med lim eller tape.

Måltegning 15x15 therm bøjning

Mål 15x15 bøjning

A B C D E F G H
190 mm 100 mm 75 mm 190 mm 193 mm 20 mm 150 mm 150 mm

Måltegning 10x15 over kort

Mål bøjning 10x15 over kort

A B C D E F G H
80 mm 100 mm 188 mm 140 mm 20 mm 193 mm 150 mm 100 mm

Måltegning 10x15 over lang

Mål 10x15 over lang

A B C D E F G H
138 mm 80 mm 54 mm 185 mm 142 mm 20 mm 100 mm 150 mm

Varenumre

Str. rør Vare nr. DB nr. VVS nr
100x150 mm over kort side 800544 1835180 353723110
150x100 mm over lang side 800543 3141009 353723210
150x150 mm 800545 1835198 353723215
