Tallerkenventil

Type 68

Tallerkenventil type 68

Tallerkenventil

Type 68.6:

Ventil med firkantet karm og firkantet flange bagpå. Reguleres ved at dreje på skruelåg.

Farve: Hvid

Type 68.4 / 68.5 / 68.160:

Ventil med firkantet karm og rund flange bagpå. Reguleres ved at dreje på skruelåget.

Farve: Hvid

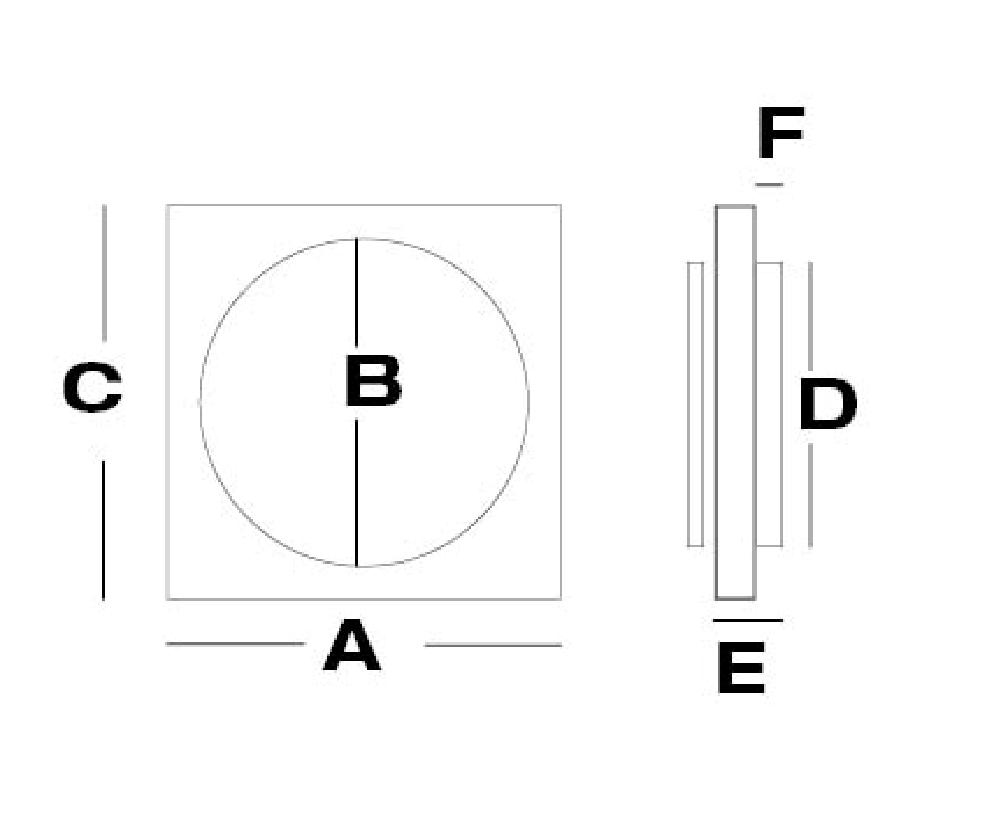

Måltegning

Mål - tallerkenventil type 68.6

Type Mål Luft gennemgang A B C D E F
Type 68.6 140 x 140 mm 125 cm2 178 mm 140 mm 178 mm 140 mm 28 mm 25 mm

Mål - tallerkenventil type 68.4 / 68.5 / 68.160

Type Mål Luft gennemgang A B C D E F
Type 68.4 Ø97 mm 52 cm2 117 mm 102 mm 117 mm 97 mm 14 mm 12 mm
Type 68.5 Ø121 mm 95 cm2 150 mm 129 mm 150 mm 121 mm 17 mm 15 mm
Type 68.160 Ø159 mm 125 cm2 185 mm 169 mm 185 mm 159 mm 15 mm 13 mm

Varenumre

Type Vare nr. DB nr. VVS nr.
Type 68.4 109736 3497492 353808040
Type 68.5 109737 3497500 353808040
Type 68.6 109734 1411701 353808015
Type 68.160 122336 3497518
