Teleskopventil type 300

Teleskopventil

Type 400

Naturlig ventilation der tilfører frisk luft til din bolig



Teleskopventil

Med en teleskopventil får du en kompletløsning til naturlig ventilation i din bolig. En komplet teleskopventil med lydisoleret murgennemføring, insektnet, udvendig grå, rød eller hvid jalousirist, indvendig hvid vægventil med snoretræk, støvfilter og kondensisoleret låg.

Anvendes til murtykkelser fra 260-400 mm. Kan forlænges med et 20 cm. forlængerrør. Lyddæmpning i lukket position er 45 dB og i helt åben position er 26 dB.

Bemærk ved montering:
Det er bedst at installere teleskopventiler i ydervæggene - ca. 100 mm fra loft. Der bør være to ventiler pr. rum, afhængigt af rummets størrelse. Ventilerne skal altid placeres over for hinanden, så luftcirkulationen forløber ubesværet. Har man mulighed for det, bør ventilerne placeres i henholdsvis vestsiden og østsiden af huset, eftersom vinden i Danmark især kommer fra vest.

Data og varenumre

Type Udvendig farve Indpakning Std. pak Luftgennemgang Vare nr. DB nr. VVS nr.
Teleskopventil Grå Detailpak 9 35 cm2 111236 2620037 353793010
Teleskopventil Grå Pose m. ophæng 12 35 cm2 111240 2620045
Teleskopventil Hvid Bulk u. pose / ophæng 20 35 cm2 122307 1722089
Teleskopventil Rød Bulk u. pose / ophæng 20 35 cm2 122308 1722087

Varenummer tilbehør

Type Vare nr. DB nr.
Forlængerstykke 111207 5226987
Lydisoleringsmåtte 130230

Måltegning

Mål - Teleskopventil

Type A B C
Type 400 260-400 mm 105 mm 130 mm

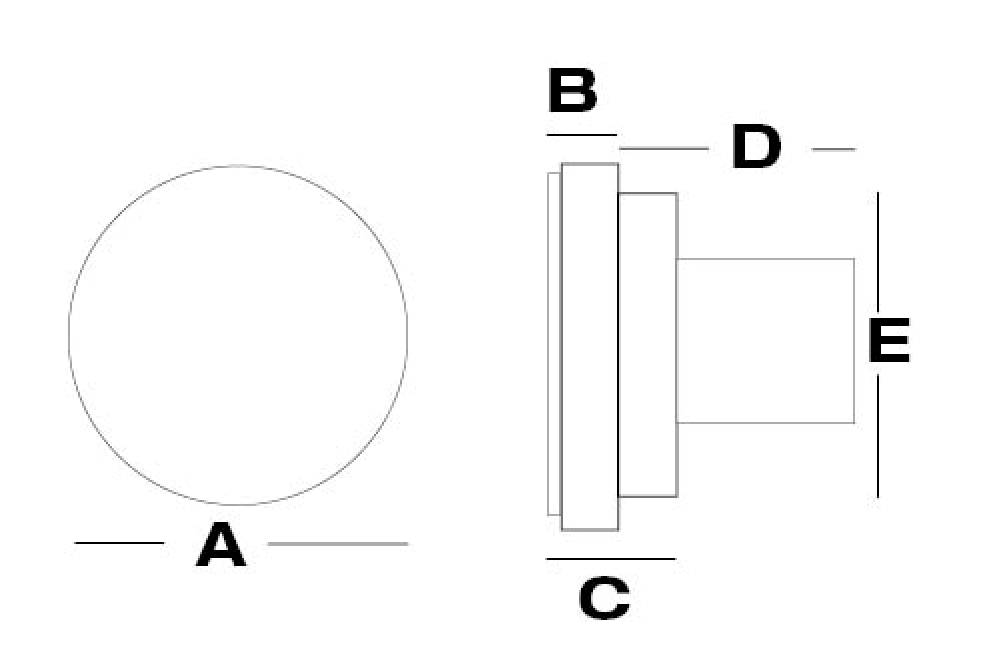

Måltegning

Mål - vægventil

Type Luft gennemgang Mål A B C D E
Type 69 0-40 cm2 Ø99 mm 130 mm 25 mm 56 mm 120 mm 99 mm
